最近，MLCC在增加容量方面取得了进展，现在村田可以提供超过100uF的MLCC，例如220uF或330uF。（单击此处搜索超过100uF的产品）另一方面，在服务器和基站设备中的CPU和存储器的电源需要处理大电流因而需要使用大容量电容器，尤其是聚合物电容器用作DC-DC转换器的平滑电容器。在这里，我们将展示一个用大容量MLCC代替聚合物电容的例子，这些MLCC有助于缩小尺寸、提高可靠性和改善噪音。本内容以DC-DC转换器测试板为例，介绍了将输出电容器从聚合物电容器替换为大容量MLCC的好处。
首先，我们将展示用MLCC来替换聚合物电容器的优势。

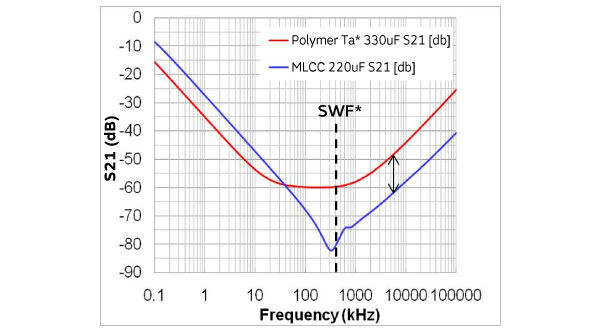

S21低于聚合物电容器。 →纹波和尖峰噪声可以进一步降低。

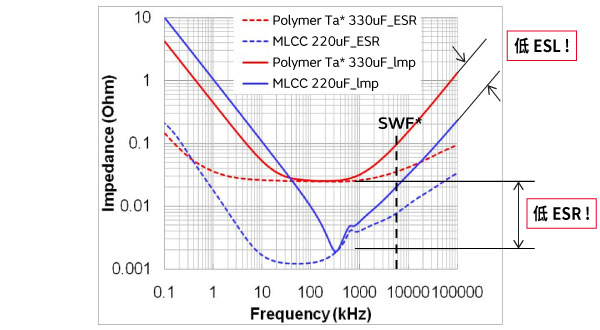

图1 阻抗曲线和插入损耗
【unit : inch】

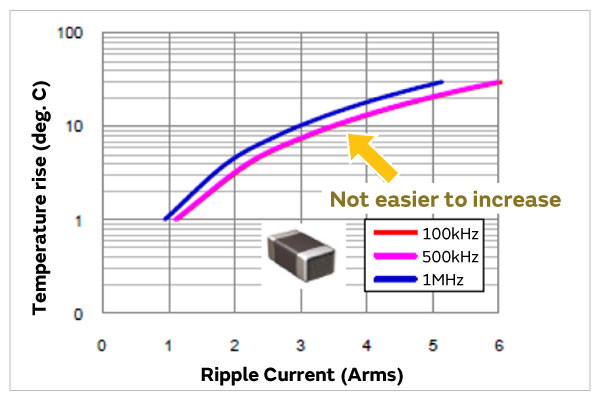

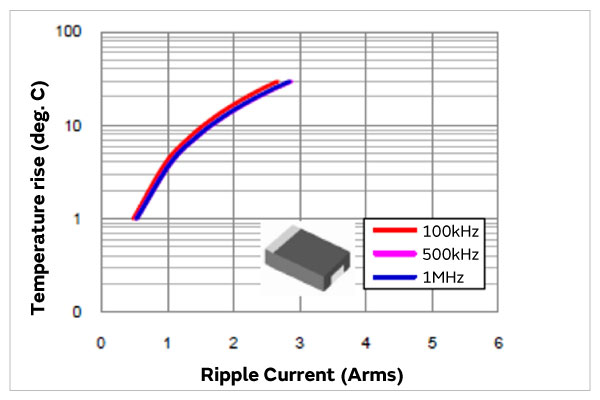

MLCC的温升斜率比聚合物电容器的温升斜率更小。 →使用寿命长，可靠性高。
图2 温度拉米曲线

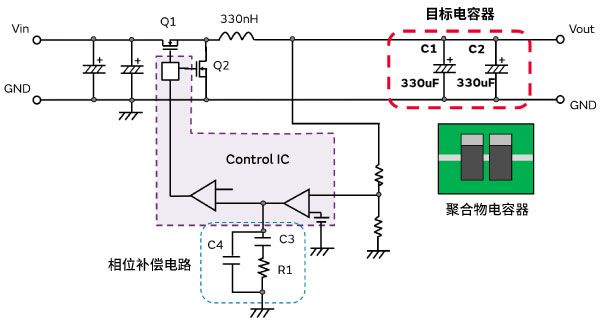

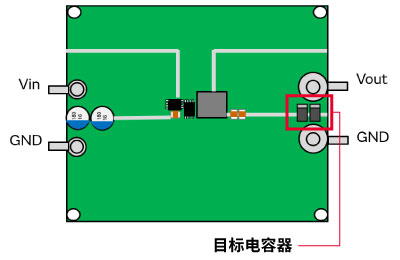

作为替代品进行评估的DC-DC转换器测试板的电路图如下所示。输出侧的聚合物电容C1和C2将被替换。
DC-DC转换器规格

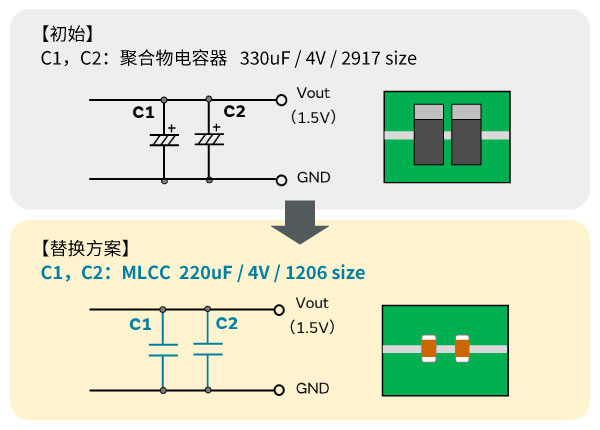

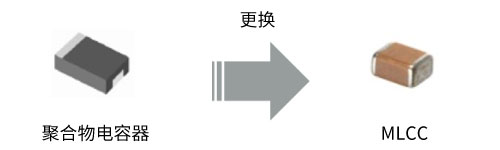

将输出电容器从聚合物电容器替换为MLCC，如下所示。 更换时，相位补偿电路常数也会根据电源特性进行调整。（见图4）
测量和比较①纹波和尖峰噪声，②负载瞬态(1)，③稳定性(2)，④电源转换效率。

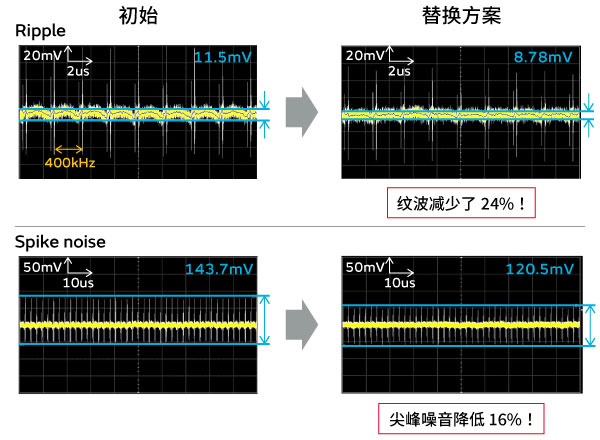

纹波改善了24%，尖峰噪声改善了16%！

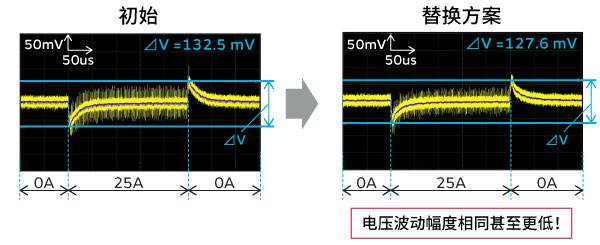

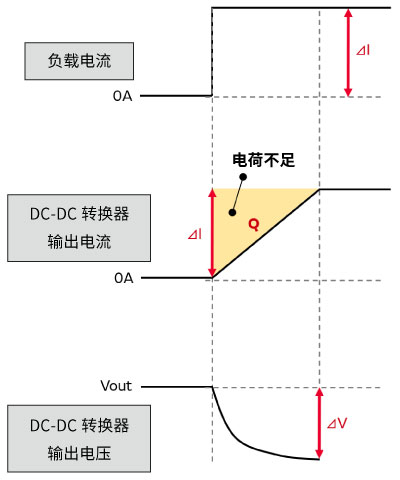

负载瞬态等于或小于其初始状态。
SWF/5=400kHz/5
图7 稳定性

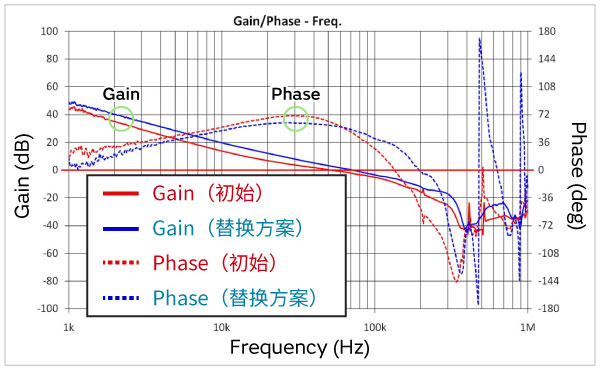

更换后相位裕度、增益裕度、交叉频率均满足稳定性标准值！

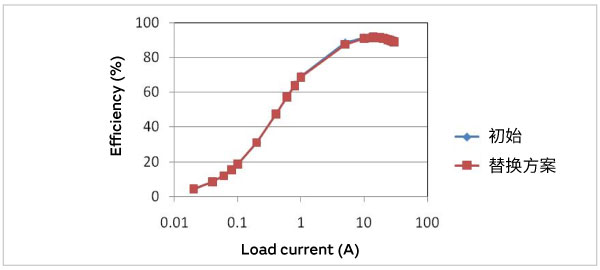

更换前后的转换效率保持等效。
我们介绍了一个在DC-DC转换器测试板中使用具有低ESR和低ESL特性的MLCC替换聚合物电容器来作为输出电容的案例研究。通过用MLCC代替聚合物电容器，我们能够降低纹波和尖峰噪声。此外，负载瞬态和效率特性相当，并且符合稳定性标准；所占面积减少了83%；还提高了电容器的可靠性。对于DC-DC转换器中的大容量电容器，我们建议使用具有小型、可靠性高、噪声抑制效果好的MLCC产品。（单击此处搜索超过100uF的产品）

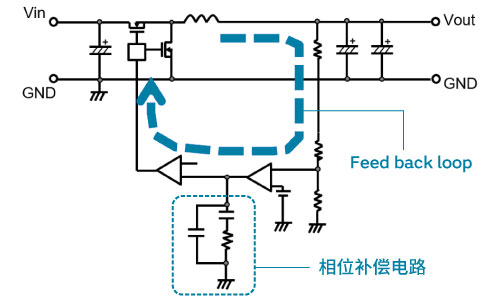

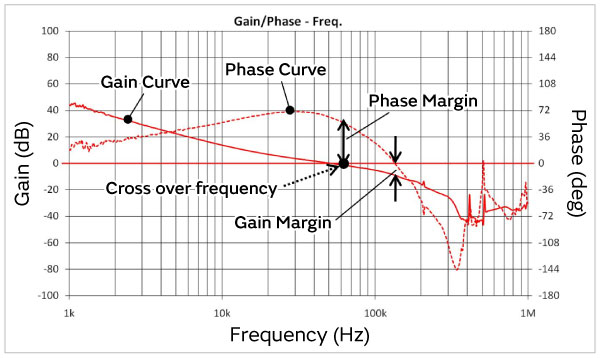

Feed back loop : 改变输出电容会改变该环路的增益和相位。观察增益曲线和相位曲线，看看它们是否符合标准。见图10（b），表1。

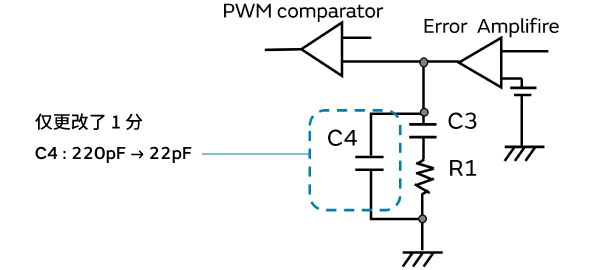

相位补偿电路 : 调整这些常数，使反馈环路增益和相位满足稳定性标准（表1）。
图10（a）DCDC converter circuit
