陶瓷电容器LLG系列

  • 符合RoHS指令的产品
  • REACH法规达标产品
  • 低电感
  • AEC-Q200
阅读详细内容

汽车信息娱乐/舒适设备&工业设备用符合AEC-Q200标准4端子低ESL片状多层陶瓷电容器

非常适合高速运作IC电源去耦的4端子型低ESL电容器

适用用途

关于适用用途的详细信息,请查看以下链接或规格书等。
适用用途的详细信息
使用注意事项

民用设备 工业设备 汽车 [信息娱乐 / 舒适设备] 汽车 [动力总成 / 安全设备] 植入式以外的医疗器械设备
[GHTF A/B/C]
植入式医疗器械设备或医疗器械设备
[GHTF D]

产品特点

1. 低ESL

由于结构,等效串联电感(ESL)很低,高频特性较好,这是非常适合高速运作IC电源去耦的电容器。

  • 结构示例

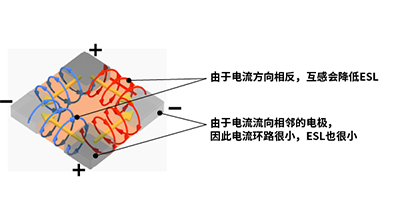

  • 结构示例2
结构示例3

2. 方形

方形允许以尽量少的 BGA 球移除次数获得理想容量。

方形

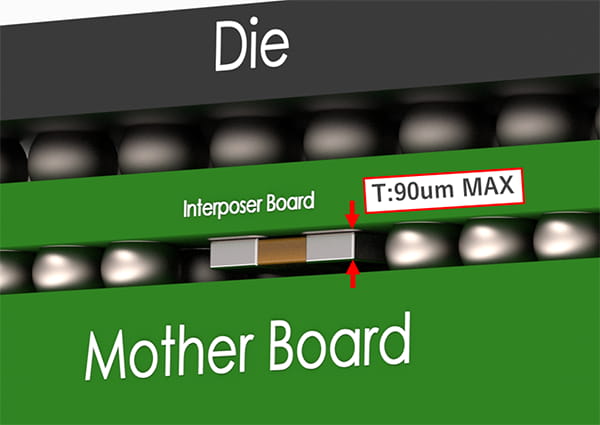

3. 纤薄型

可提供最大高度为 90um 等纤薄产品系列,并可贴装在狭窄的BGA球之间。

纤薄型

4. 符合AEC-Q200标准

在汽车市场中,由于IVI等汽车设备的功能性和多功能性不断提高,以及对更高性能处理器和更小设备的需求,低ESL芯片多层陶瓷电容器开始用于处理器的电源去耦。
该系列设计用于汽车多媒体、汽车内饰、汽车舒适应用和通用电子产品。因此,它不应用于乘客安全或车辆驱动功能的关键应用(例如ABS、安全气囊等)。

可左右滑动屏幕 请使用横屏浏览
项目 符合AEC-Q200标准的LLG系列
最高运行温度 : 105°C
通用“LLF”系列
测试条件 测试条件

温度循环

温度循环 : 1,000次

温度循环 : 5次

防潮负载

测试温度 : 85±2°C
测试湿度 : 80~85%RH
测试时长 : 1,000小时

测试温度 : 40±2°C
测试湿度 : 90~95%RH
测试时长 : 500小时
