聚合物铝电解电容器加速器使用示例

随着数字化转型(DX)的普及及远程办公的扩大，要求提高电脑等IT设备的数据处理能力。电脑等IT设备以前主要用于浏览网站，但由于现在人们更偏重于可进行视频编辑及便于外出工作的薄型、轻量IT设备，因此所需规格发生了变化。
另一方面，在数据中心领域，深度学习与机器学习的功能已不可或缺，因此要求能够迅速处理大量数据。
因此，要求IT设备满足小型化且具备处理大容量数据的能力。基于此，提高IT设备处理能力的“加速板”逐渐受到关注。

由于要求加速板进行分散型迅速处理，因此使用了基于先进的半导体技术的高密度IC，同时随着精细化电源电路的低电压与搭载的单元数量的增加，大电流化亦不断进步。 基于上述理由，关键是要减少电源噪声，且要在高负载时确保稳定的电压（→ 1　低纹波噪声、2　相对于负载波动的电压波动稳定性）。 此外，由于要使用大电流，可能会因发热导致热量积聚。因此，为了能在高密度IC上搭载热效率高的大型散热器，需要与周围的电子部件产品高度保持一致。

如上所述，“低电压”与“大电流”是新近加速板的发展趋势。与此同时，部件亦需要具备“大容量”、“低ESR”、“低矮化”的功能。

村田的聚合物电解电容器具备低ESR、低阻抗与大容量的特点。
此外，由于没有静电电容的DC偏压特性，亦具备稳定的温度特性，因此具有良好的纹波吸收、平滑滤波、过渡响应性能。
因此，可用于多种电源电路输入输出级的平滑滤波及对CPU周边负载变动的备用。
由此为削减部件数量及缩小电路板面积做贡献。

ECAS系列可用于如下所示的电路。

具有低ESR特性的ECAS系列具有出众的纹波降噪性能。

ECAS系列具有大容量特性，在大电流应用中相对于负载侧波动具有出色的稳定性。

与钽电容器相比，ECAS系列的ESR更低，因此可以实现更小的纹波噪声。

与钽电容器相比，ECAS系列具有更稳定的可靠性，有助于装置稳定工作。

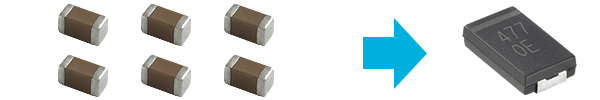

与MLCC相比，ECAS系列容量更大、没有电压依赖性，因此在使用多个MLCC的应用中可以减少使用数量并减小装置尺寸。

MLCC的有效容量会随着直流电压或温度的变化而变化。
另一方面，ECAS系列可用于稳定的电源设计，因为其容量几乎不会因直流电压和温度而变化。

提供加速板应用案例的PDF资料。
请通过以下方式下载使用。
