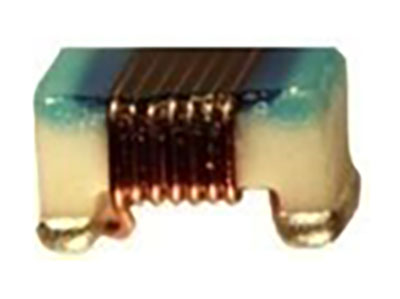

该产品不同于普通的陶瓷电容器，虽为二端子元件，但为获得较高的Q值特性，设计成只在元件底面形成电极的结构。对（图1）这种元件进行封装时，需提供与其底面电极表面积相符的焊锡量。

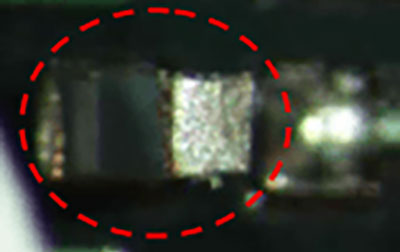

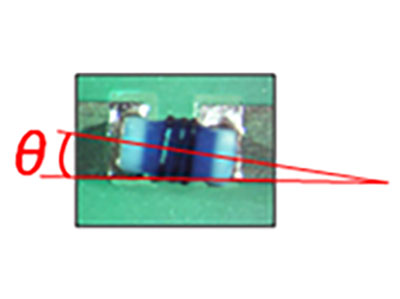

封装不良的事例包括，在元件倾斜的状态下进行封装（图2），或焊盘上θ偏离^*1的状态下进行封装（图3）。这些不良情况发生的原因是对元件底面电极表面积提供的焊锡量过多。

为避免以上不良情况，回流焊接时应根据电极面积适当控制提供给电路板焊盘的焊锡量。本公司在产品目录的封装信息页面中提供了适当的焊盘图案和焊锡印刷图案。

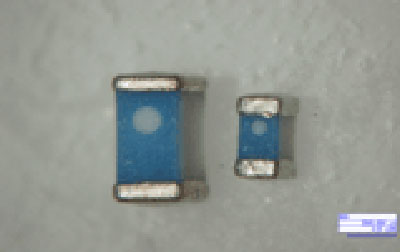

随着设备小型化的发展，为超小化封装面积而采用的元件从1005尺寸到0603尺寸，近年来更是出现了0402尺寸。小型化发展急速前进。（图4）对于这种微小型元件，封装环境的微小变化可能导致封装不良。

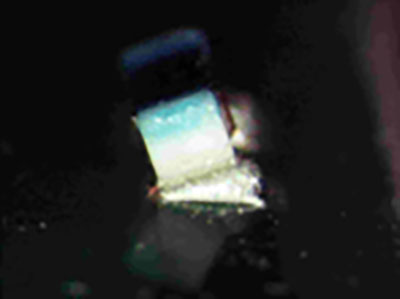

例如，元件单侧未与焊锡接触而引发竖起的立碑现象（曼哈顿现象），也称为封装不良情况。（图5）
原因包括以下几点。

请务必注意避免在上述环境下进行封装。

目前已量产的1005尺寸以下的电感器大部分采用纸质编带作为包装材料，0402尺寸的高频用薄膜型电感LQP02在最初量产时也采用了纸质编带。

但是，使用纸质编带时，孔的大小会随着运输、保存时的湿度变化而变化。随着元件尺寸越来越小，这种影响也将越来越大，甚至极有可能在窄邻接封装和高可靠性封装面上无法获得原有的封装品质。

为解决以上问题，LQP02系列采用了W4P1塑料编带的包装方式，该塑料编带已被陶瓷电容器采用，且其封装的设备生产线也已相当完备。

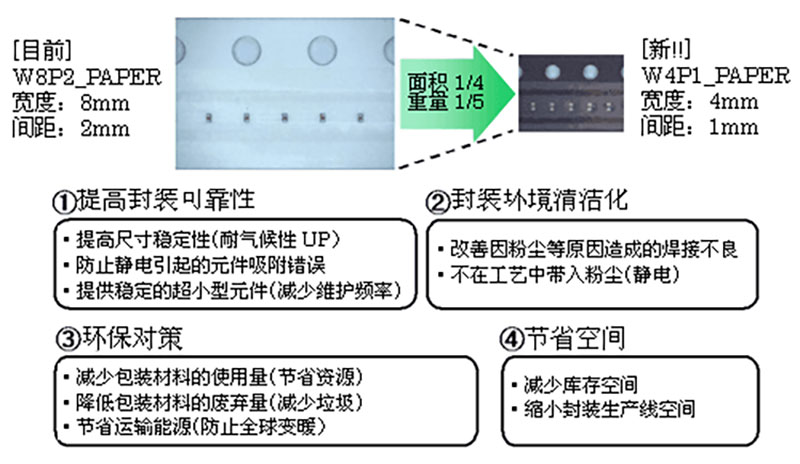

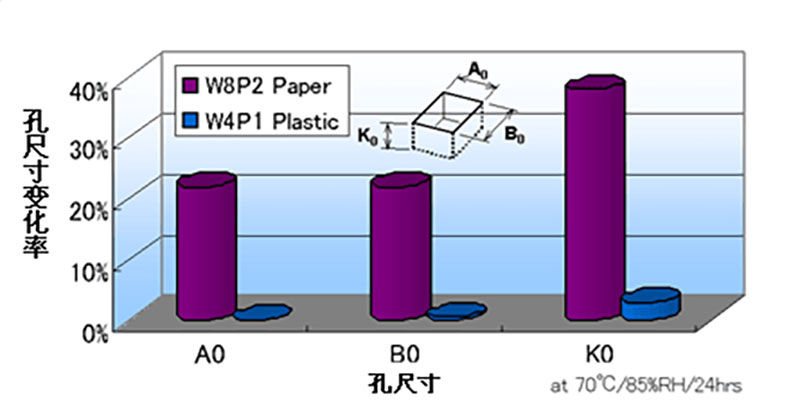

图6显示了传统纸质编带与W4P1塑料编带在高温状态下，元件孔尺寸的变化情况。图7中总结了W4P1的优势。今后将积极推进LQP02的W4P1塑料编带方式。
