光学应用产品光学应用产品基础知识——人造晶体培育方法及标准

人造晶体使用一种被称为水热合成法的方法培育而成，该方法利用结晶在碱性溶液中的溶解度随温度而变化（温度越高，晶体就溶化得越多）的特性，并在高温、高压环境中培育。

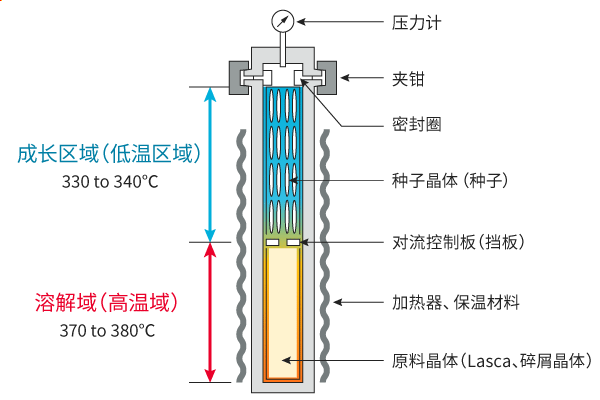

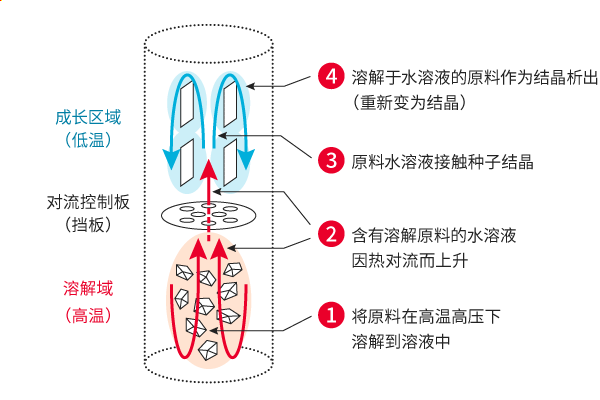

培育炉是一种被称为高压釜的压力容器，其中充填Na₂CO₃或NaOH等碱性溶液，升温后在超临界状态下培育晶体。如果高压釜的上部温度保持低于下部温度，则在高温高压下溶解的原料会因溶液的对流而从下部向上部移动，并通过在种子结晶上析出而培育出人造晶体。通过调整培育条件以及种子结晶的方向和尺寸，可以根据用途培育出形状、尺寸和特性不相同的人造晶体。在严格的管理下培育的人造晶体的形状和尺寸得到控制，拥有均匀的质量。

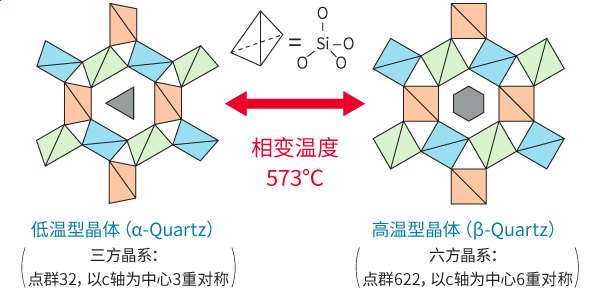

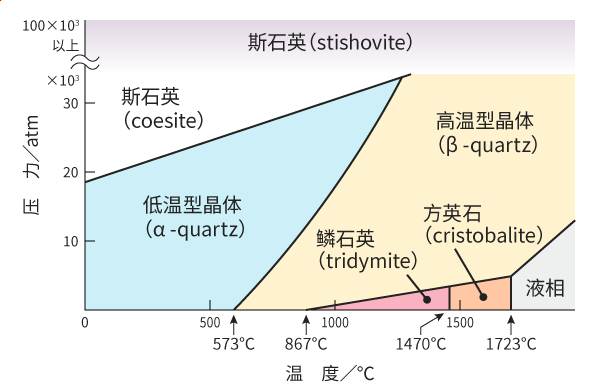

晶体设备中使用的是“低温型晶体（α-Quartz）”，在常压下溶解并冷却时，会产生多种SiO₂结晶体。因此，需要使用高压釜在高温高压条件下培育晶体。研究发现，晶体的结晶结构以573°C为边界，超过该温度则很容易发生变化，因此在处理晶体时需要格外小心，确保温度不超过573°C。

人造晶体毛坯的质量标准为JIS-C6704和IEC 60758。

众所周知，晶体缺陷（线状缺陷、相变等）通过蚀刻处理可以变为更容易识别的状态。人们利用此特征并将进行蚀刻时出现在人造晶体上的“隧道状空腔数量”进行标准化。

规定结晶中所含异物的大小和数量。代表性异物有“霓石NaFe(SiO₃)₂”和“金刚砂Li₂Na₄Fe₂Si₁₂O₃₀”等微细结晶，它们是由高压釜内壁材料铁（Fe）引起的。

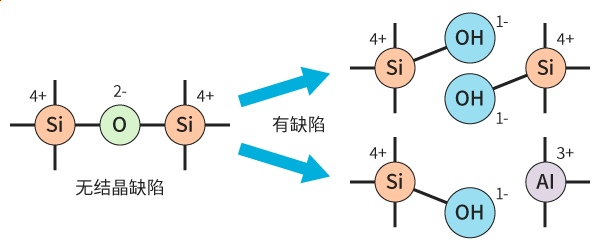

晶体结晶中存在缺陷时，在缺陷部位会形成OH基。该OH基吸收特定红外线区域的光。随着结晶缺陷的增加，OH基的数量也增加，因此红外线吸收量也增加。另一方面，结晶缺陷影响晶体设备的特性，“Q值”被用作其指标。这个“Q值与结晶缺陷相关联的指标”就是“红外线吸收系数（率）”。

介绍晶体谐振器在使用过程中的注意事项及特点。
