土壤传感器土壤传感器主体的建议设置方法

接口

传感器主体尺寸	132.5 × 27 × 16.2 mm

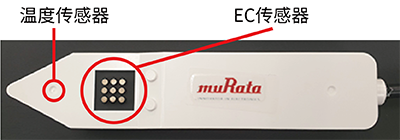

顶面（EC电极面）

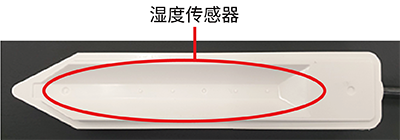

底面（V形槽面）

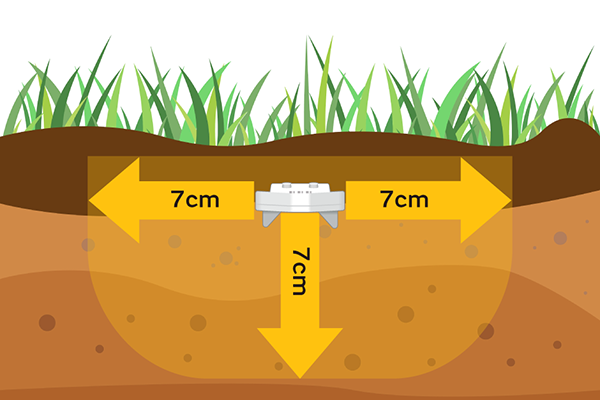

测量影响范围

在土壤中，传感器左右7cm和下方7cm的区域是影响含水量（VWC）和孔隙水EC（Pore_EC）计测值的范围。

• 将EC传感器表面（9个电极面）朝上，水分传感器表面放朝下设置。
• 可从地面到EC传感器表面的范围内，根据所需的深度进行设置。
• 设置传感器后，即使进行灌溉时埋设于土壤中的传感器也可使用，能够获取实时测量数据。

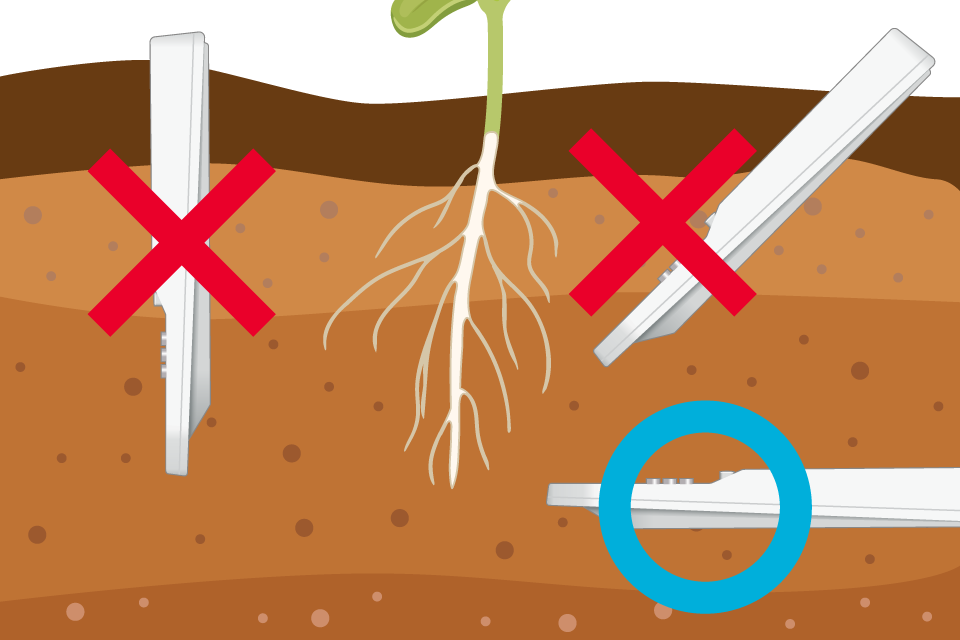

设置注意事项

• 设置传感器时请水平放置，使EC电极朝上，水分传感器（V形槽）朝下。
• 切勿垂直或斜向插入。

建议设置方法视频

推荐设置方法

• 希望设置在软土壤的浅层时
• 希望设置在硬土壤的浅层时
• 希望设置在硬土壤的深处时

希望设置在软土壤的浅层时

1

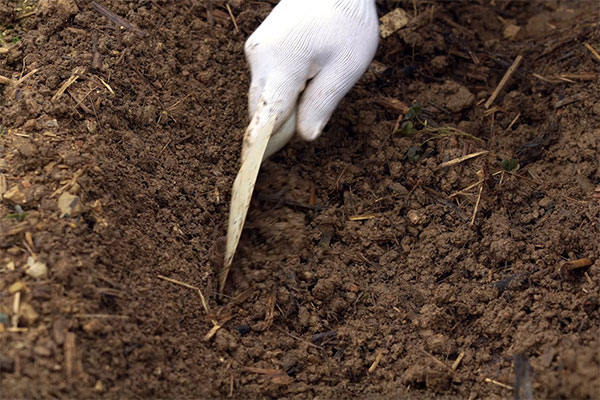

挖一个用来设置传感器的洞。

2

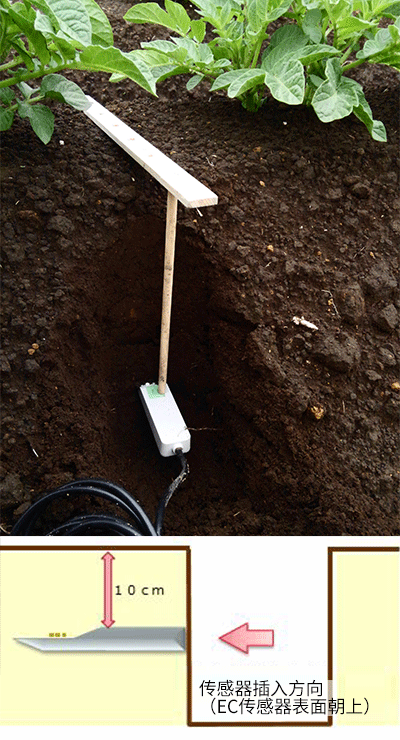

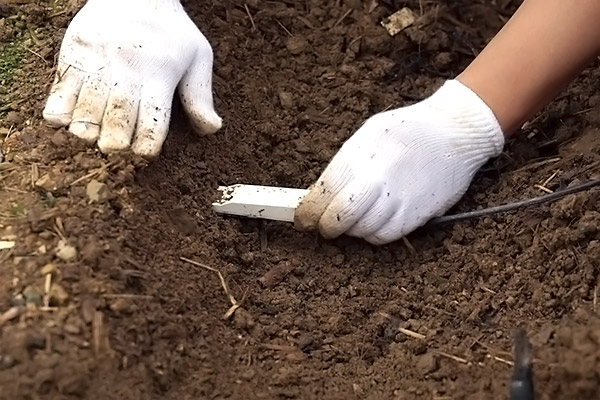

将整个传感器以EC电极朝上的状态水平插入洞的侧面并将传感器固定。

3

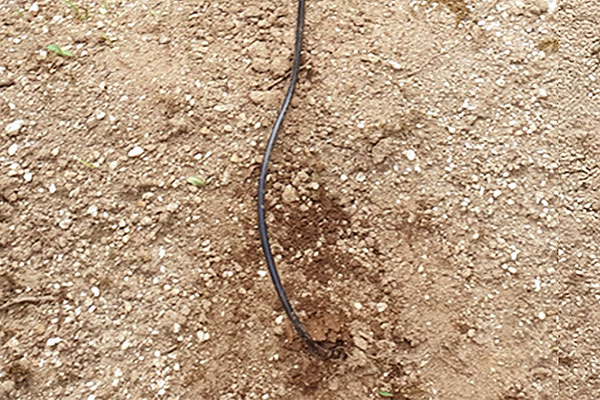

回填洞。

补充

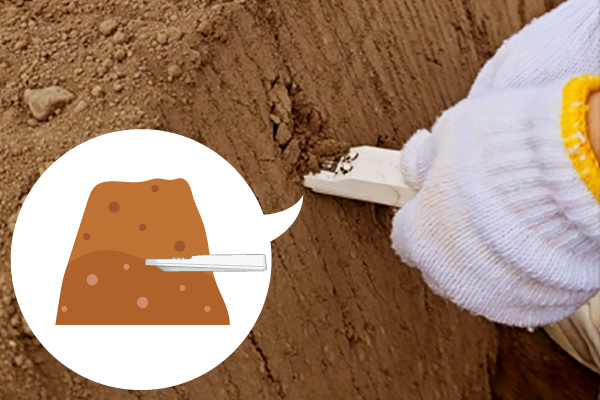

如果是带田垄的田地，请将其从侧面插入田垄。

希望设置在硬土壤的浅层时

1

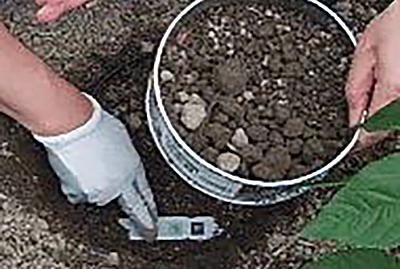

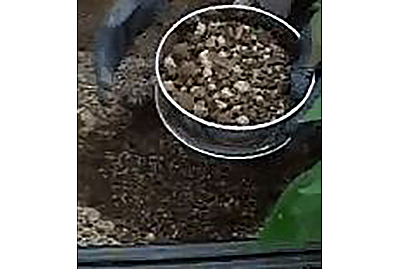

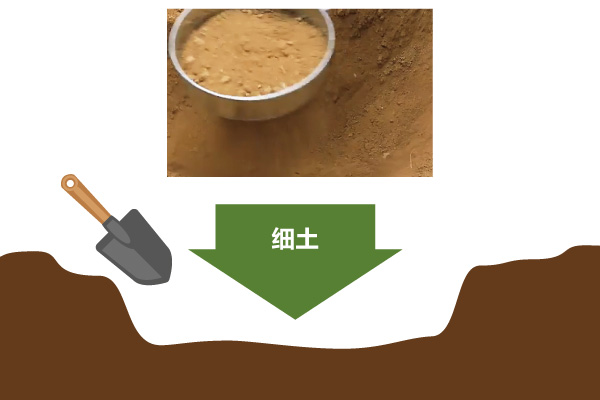

挖一个用于设置传感器的洞，并向洞内筛入细土。

2

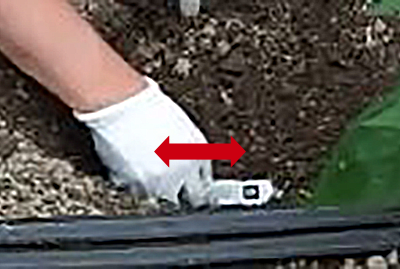

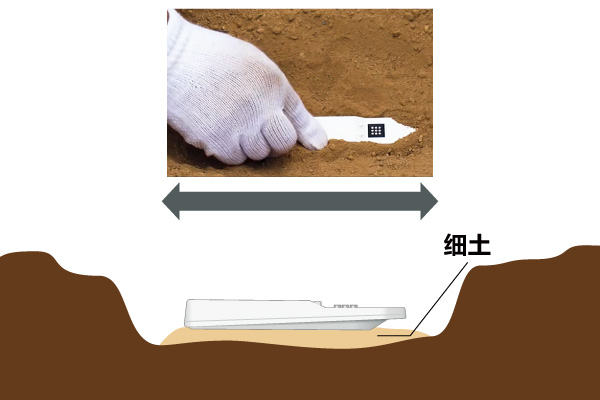

让传感器的V形槽与土壤贴紧，并来回移动，使其与土壤摩擦，以确保槽与细土充分贴紧。

3

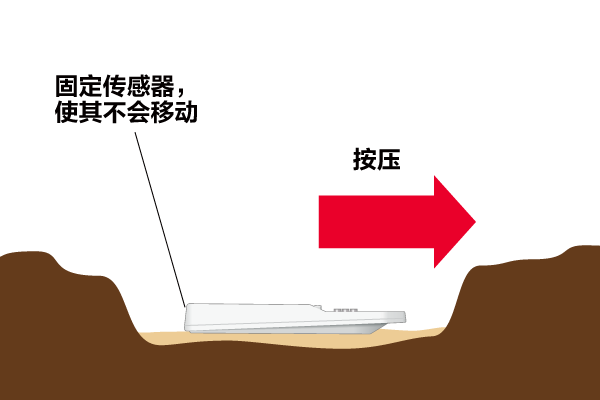

边向前按压传感器边将其固定。

4

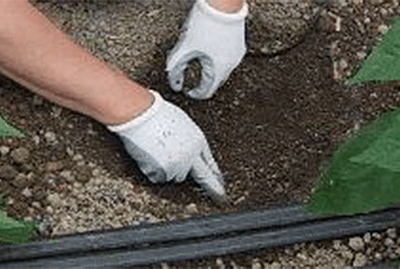

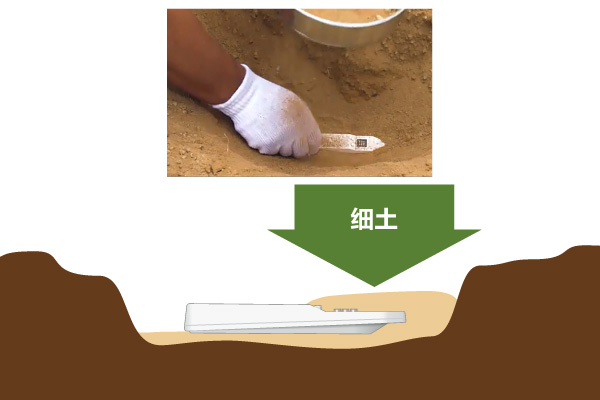

在保持传感器固定的状态下，用筛过的细土覆盖EC电极。

5

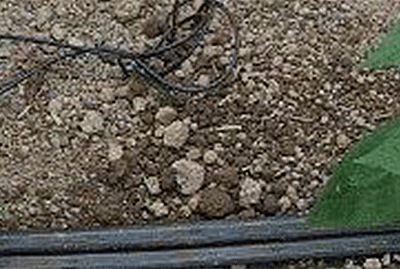

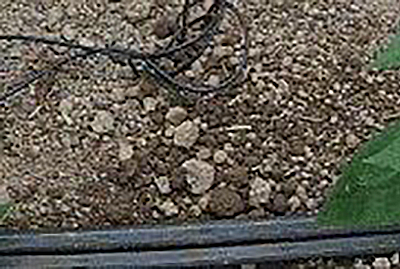

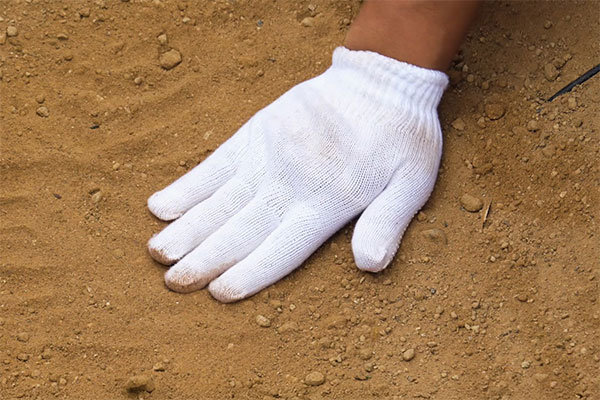

装入细土到某种程度后，与周围的土壤混合，并装入更多土壤，然后将其掩埋。

希望设置在硬土壤的深处时

1

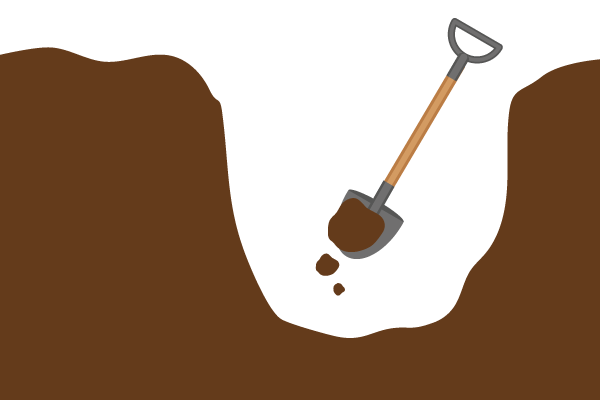

挖一个垂直的洞。

2

按照希望的深度挖一个水平的孔。挖到深度足以掩埋整个传感器底部的V形槽。

3

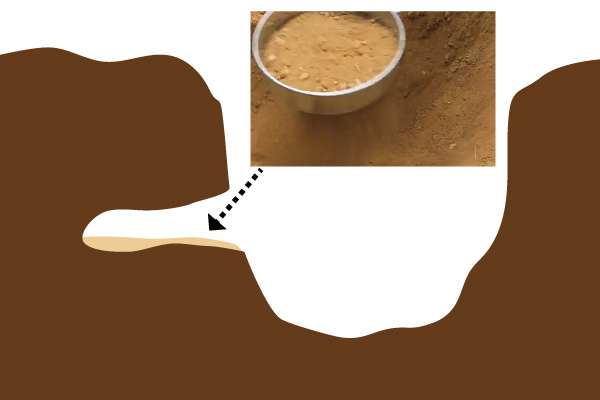

在底部铺上筛过的细土。

4

放置传感器并将其插入，使土壤填满下方的V形槽。

5

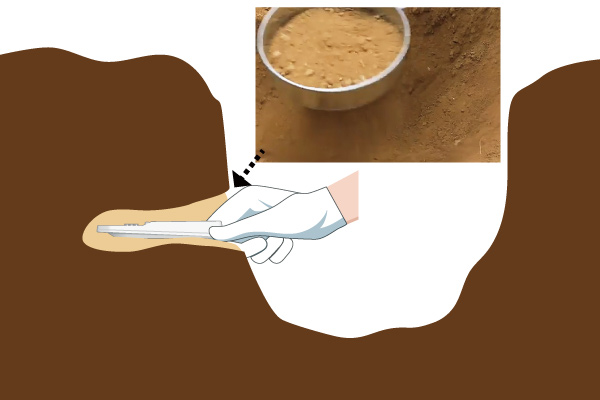

边按压传感器，边用筛过的细土覆盖九个电极并将其掩埋。然后填满垂直的洞。

补充

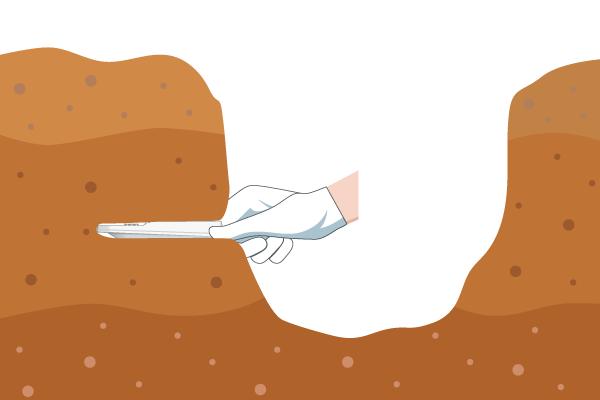

如果希望在软土壤的深处设置，请挖一个垂直的洞，然后将其插入侧面。

【应用篇】也可进行三维分布测量

设置常见问题

• Q可同时用于露天栽培和设施园艺吗？
• Q可用于防灾和建设领域吗？
• Q可以用于环境保护和水产领域吗？
• Q可用于人造土壤（玻璃质纤维、椰糠等）吗？
• Q可以对地下深度多少米处起效？/埋设深度是多少厘米？
• Q安装在田地的什么位置较好？/根据田地的面积应安装几台？
• Q需要另行准备电源吗？/是否可用电池驱动？
• Q连接线的长度是多少？
• Q可以延长电缆吗？
• Q一根通信线可以连接多台传感器吗
