振动传感器振动传感器动作样品测试板 PKGX-22-4041的使用方法

使用测试板方便地体验振动传感器的特性和异常检测功能。测量振动并通过FFT解析将异常振动可视化。

振动传感器动作样品测试板的形状
振动传感器动作样品测试板的连接方法
测试板的固定方法
购买测试板
关联网站
查询

振动传感器动作样品测试板的形状

村田制作所的振动传感器动作样品测试板有两种类型 : 螺丝安装型和非螺丝安装型。
测试板将在进行商谈等后提供。如有兴趣，请通过进行咨询。

振动传感器动作样品测试板的连接方法

请按照下图所示连接引线。
测量加速度时，请将VDD连接到直流电源，并供给5V直流电压。
此外，请将加速度的输出（OUT）连接到示波器。

P/N : PKGX-22-4041

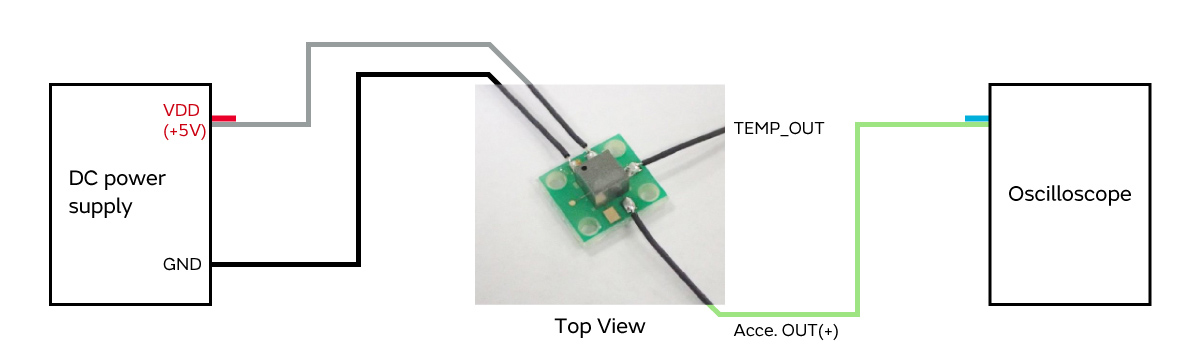

连接方法图

※注意事项 : 如果使用PKGM-200D-R（差分输出产品）且不使用加速度输出（OUT−），则加速度输出（OUT+）将减半。

测试板的固定方法

请使用粘合剂或螺丝将测试板安装到DUT（试验对象）上。
为了测量高频振动，将测试板牢固地固定在测量对象上非常重要，不得有间隙。初始评估时，可以使用双面胶带或金手指胶带。
但是，为了获得更准确的测量结果，我们建议使用粘合剂或螺丝固定，而不是双面胶带。

※不建议使用柔软的材料进行安装，因为它会阻碍高频信号的传输。

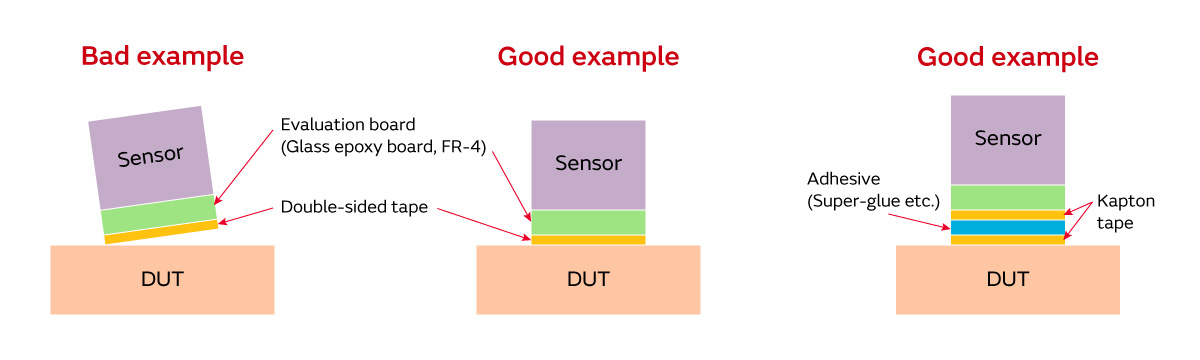

固定方法图
