NTC热敏电阻贴装位置的6个要点

1. NTC热敏电阻应尽可能靠近热源。
2. 通过将NTC热敏电阻放在靠近热源端子的位置，有可能减少因测量位置而导致的温度变化造成的影响，并降低偏移温度*。
3. NTC热敏电阻有时候要尽量与热源平行放置。
4. 在没有热源的表面上放置NTC热敏电阻时，有时要尽量将其放在热通孔附近。
5. 在有热源的表面上放置NTC热敏电阻时，有时尽量不要将其放在热通孔附近。
6. 如果无法将NTC热敏电阻靠近测量对象，有时可以通过使用floating层来减小偏移温度*。

• *偏移温度 : 热源与热敏电阻之间的温度差。

实验1. 热源的温度分布

NTC热敏电阻应尽可能靠近热源。

• 减小偏移温度的要点1) NTC热敏电阻应尽可能靠近热源。
• 将MOSFET（TPCA8028-H）贴装在本公司原产电路板上（参照图1），施加电压并使用温度观测器测量电路板上的温度分布。
• 温度分布结果请参照图2。
• 远离热源时，温度会急速下降。

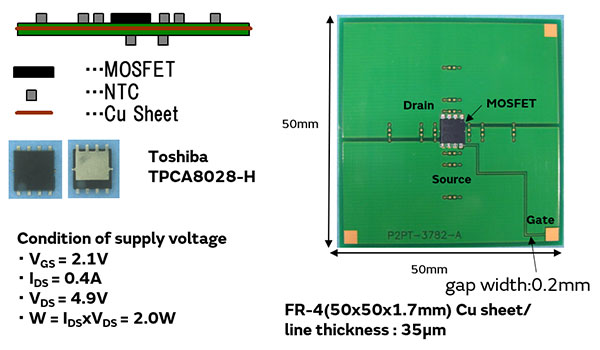

图1: Condition of expt1

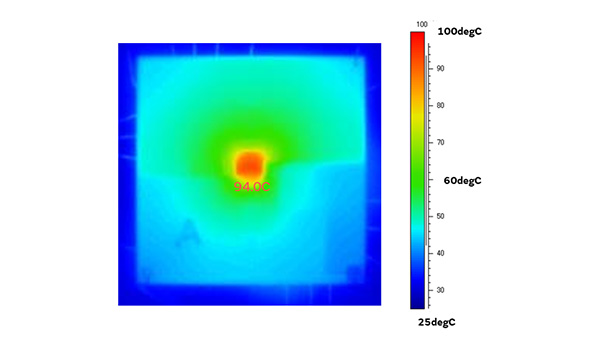

图2: Result1 of expt1

NTC热敏电阻有时要尽量靠近热源的端子。

• X轴（没有MOSFET端子的一侧）上的温度斜率如Graph1所示。
• Y轴（有MOSFET端子的一侧）上的温度斜率如Graph2所示。
• 有端子一侧的温度斜率更平缓，减少了位置不同导致的温度影响，使偏移温度更小。
• 这是因为MOSFET的热量首先通过端子传递到电路板。

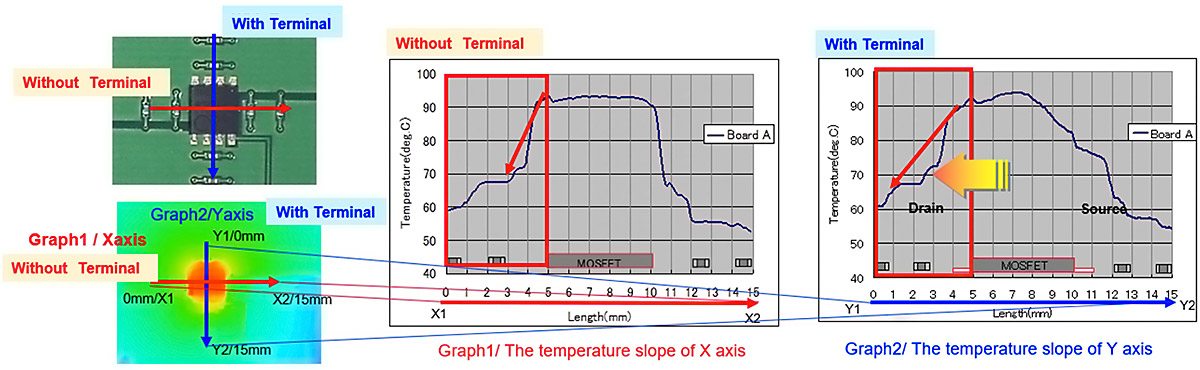

图3: Result2 of expt1

实验2. 相对于热源的放置方法

NTC热敏电阻有时要尽量与热源平行放置。

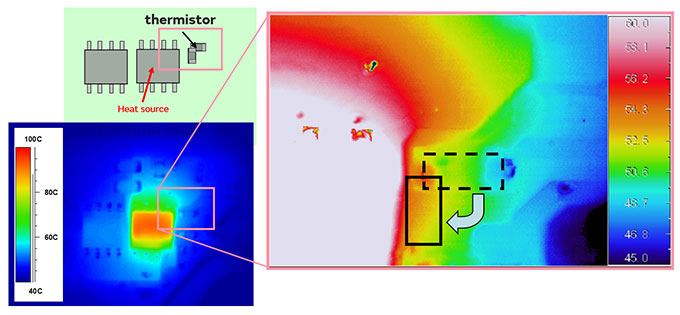

• 我们对NTC热敏电阻以与MOSFET平行和垂直的方式放置的情况进行了比较。
• 在该实验中，当NTC热敏电阻与热源平行放置时，偏移温度较小。

图4: Result of expt2

实验3. 热通孔的影响

在没有热源的表面上放置NTC热敏电阻时，有时要尽量将其放置在热通孔附近。

在有热源的表面上放置NTC热敏电阻时，有时尽量不要将其放在热通孔附近。

• 在有热通孔的电路板上，我们用温度观测器测量了有热源的面和没有热源的面。电路板状态及其测量结果如图5所示。
• 在没有热源的面上，热量很容易从有热源面通过热通孔传递。
• 另一方面，在有热源的面上，热通孔周围的电路板温度通常较低，因为热量会向没有热源的表面散失。
• 如果热源一侧没有空间，则可以使用floating层。 请参照下一页的实验4。

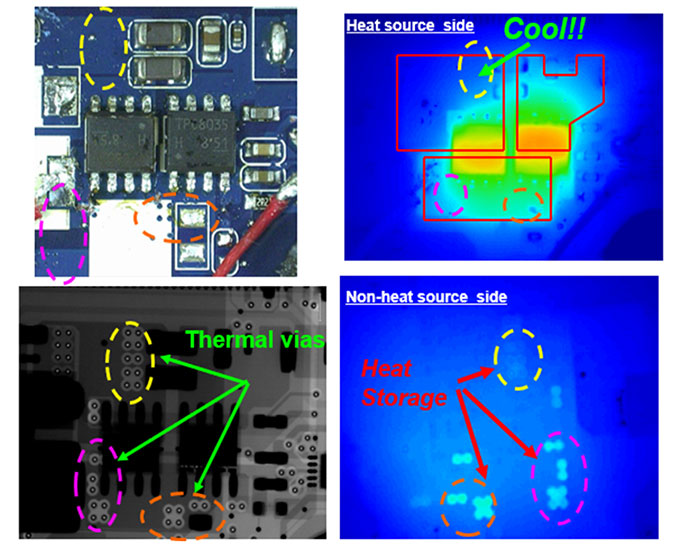

图5: Result of expt3

实验4. 使用floating层减小偏移温度

如果无法放置在测量对象附近，有时可通过使用floating层来减小偏移温度*。

• 为了了解热量对内部电极层（浮动层）的影响，我们创建了2个模拟模型。
• 没有浮动层的模型A是在实验2的模型的基础上添加了第2层的模型。
• 第2层位于表面（第1层）下300um处，覆盖了电路板的整个表面，并通过8个热通孔与第1层相连。
• 有浮动层的模型B是在模型A的基础上添加了第3层后的模型。第3层是浮动层，位于第1层下面150um处。
• 模型B的第1层的Point 1的温度比模型A高10摄氏度。
• 模型B中温度较高的原因是浮动层中储存了热量。

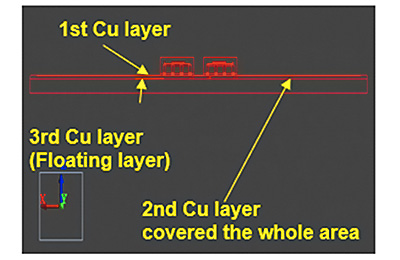

图6: Image of 1st, 2nd, and 3rd layer

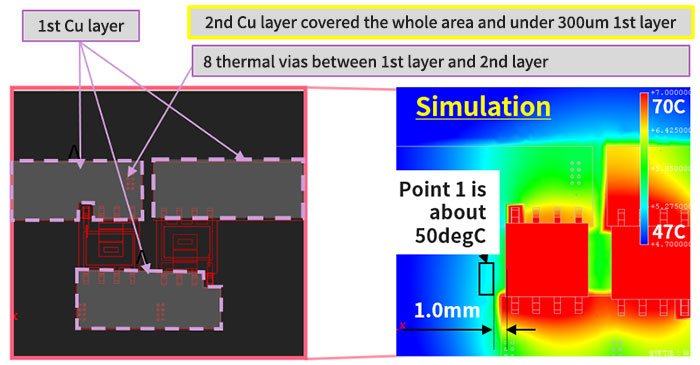

图7: Result of the no floating model A

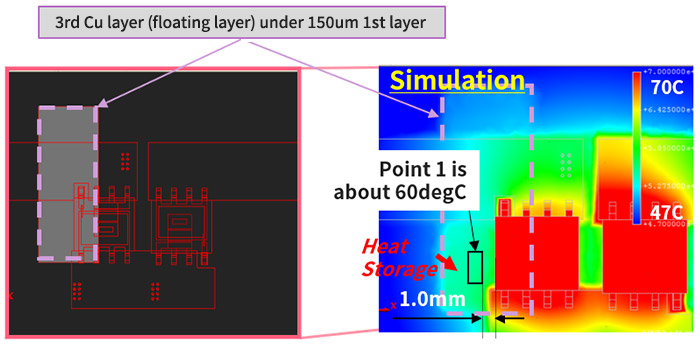

图8: Result of the floating model B

村田模拟软件 : Femtet™的相关信息

• 模拟结果证实了要点6) 所示浮动层的效果。

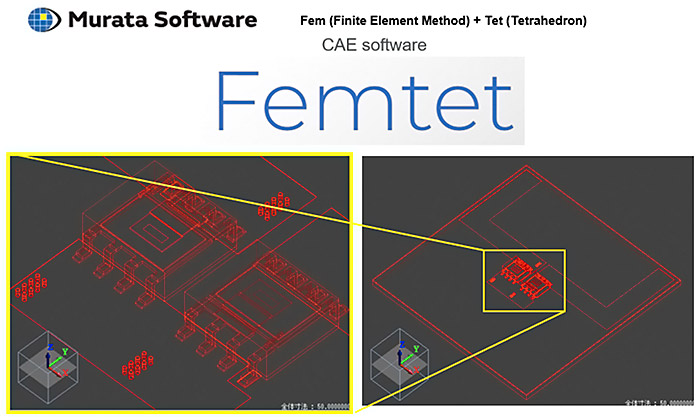

• 上一页中的模型是使用村田模拟软件Femtet™制作的，并与实验结果进行了比较确认。
• 模拟中MOSFET产生的热量与实验结果基本一致。

图9: Compared the simulation and the experimental results
