LF天线（天线线圈）

LF天线（天线线圈）Rx 天线线圈

符合车载标准的高可靠性
树脂封装磁性体和绕线部的耐冲击构造
磁性材料和电极构造的优化使其具有高灵敏度特性
3轴集成天线线圈･･･SA-X20 SA3D12
可回流焊接贴装
符合RoHS指令

3d Rx-LF天线
关联网站

3d Rx-LF天线

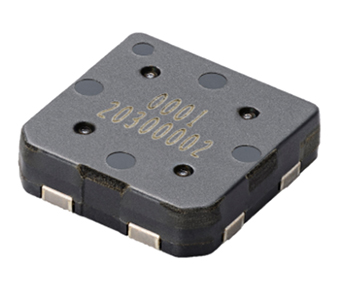

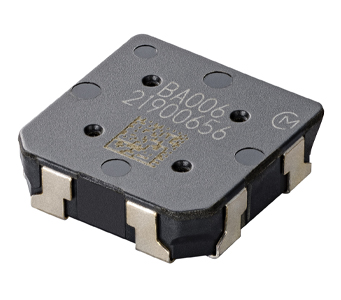

SA-X20 Type

外观&形状

SA-X20 Type
12.0×12.0×3.4 mm（Typ.）

CAD Data Download

优势&用途

优势

符合车载标准的高可靠性
树脂封装磁性体和绕线部的耐冲击构造
磁性材料和电极构造的优化使其具有高灵敏度特性
对应125kHz的IC的推荐产品（低Q值）
可回流焊接贴装
符合RoHS指令
工作温度范围 : −40°C～+85°C

用途

车载智能钥匙系统
住宅智能钥匙系统
作业人员安全装置
监控系统等的健康设备
无线供电错位检测设备

包装信息

规格	标准包装数量
330mm压纹带	1000

产品一览

型号		MSA3RBA47A	MSA3RBA006	MSA3RBA72A	MSA3RBA80A
X轴	电感值 [mH]	4.7	6.3	7.2	8.0
	空载Q値 Min.	18.0	20.0	20.0	20.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	60.0 （75.0）	70.0 （85.0）	75.0 （95.0）	80.0 （100.0）
Y轴	电感值 [mH]	4.7	6.3	7.2	8.0
	空载Q値 Min.	18.0	20.0	20.0	20.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	60.0 （75.0）	70.0 （85.0）	75.0 （95.0）	80.0 （100.0）
Z轴	电感值 [mH]	7.2	9.0	10.6	13.0
	空载Q値 Min.	18.0	18.0	18.0	20.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	60.0 （75.0）	70.0 （85.0）	75.0 （95.0）	80.0 （100.0）
测试频率 [kHz]		125.0	125.0	125.0	125.0
电感值公差 [%]		±5%	±5%	±5%	±5%
库存检索		库存检索	库存检索	库存检索	库存检索

*1非调谐灵敏度为参考值
括号内的数值是根据磁通密度到磁场强度的换算计算得出的数值

SA3D12 Type

外观&形状

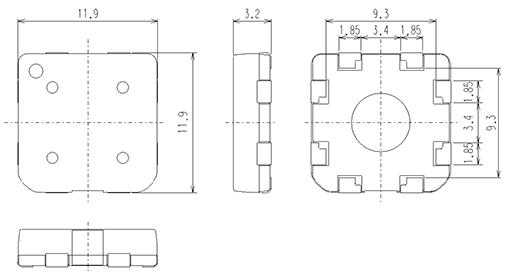

SA3D12 Type
11.9×11.9×3.2 mm（Typ.）

CAD Data Download

优势&用途

优势

符合车载标准的高可靠性
树脂封装磁性体和绕线部的耐冲击构造
磁性材料和电极构造的优化使其具有高灵敏度特性
对应134.2kHz的IC的推荐产品（高Q值）
可回流焊接贴装
符合RoHS指令
工作温度范围 : −40°C～+85°C

用途

车载智能钥匙系统
住宅智能钥匙系统
作业人员安全装置
监控系统等的健康设备
无线供电错位检测设备

包装信息

规格	标准包装数量
330mm压纹带	1000

产品一览

型号		1335BBN-0001=P3
X轴	电感值 [mH]	4.5
	空载Q値 Min.	25.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	55.0 （70.0）
Y轴	电感值 [mH]	4.5
	空载Q値 Min.	25.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	55.0 （70.0）
Z轴	电感值 [mH]	7.6
	空载Q値 Min.	25.0
	非调谐灵敏度^*1 [mV/uT] （mV/A/m）	50.0 （65.0）
测试频率 [kHz]		134.2
电感值公差 [%]		±5%
库存检索		库存检索

*1非调谐灵敏度为参考值
括号内的数值是根据磁通密度到磁场强度的换算计算得出的数值
