LF天线（天线线圈）

LF天线（天线线圈）Tx 天线线圈

Read more

*本产品尚在开发中，产品规格可能会发生变化，恕不另行通知。

Tx 天线线圈

外观&形状
优势&用途
包装信息
规范
关联网站

外观&形状

Tx 天线线圈图片1

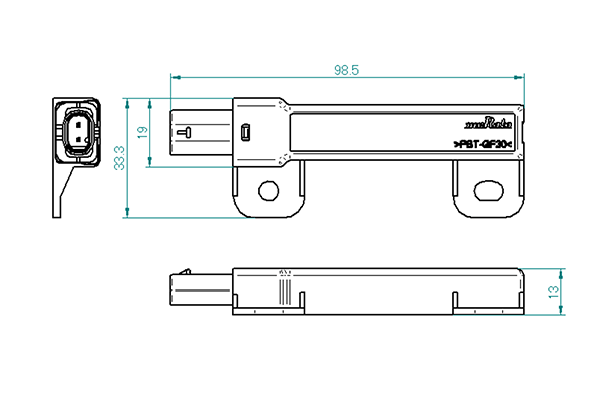

Tx 天线线圈图片2

尺寸	98.5 × 19.0 × 13.0 mm 98.5 × 33.3 × 13.0 mm（with flange）
建议的连接器	外壳 : 3-1718643-1（TE）端子 : 1452668-1（TE）

CAD Data Download

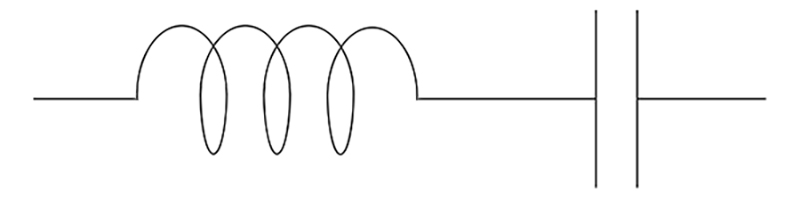

图解的

优势&用途

优势

专有的结构设计和绕线技术
一体式结构
- 电容器内置结构
- 连接器一体化结构
耐接近金属设计
高可靠性
工作温度范围 : −40°C～+85°C

用途

车载智能钥匙系统
住宅智能钥匙系统
作业人员安全装置
监控系统等的健康设备
无线供电错位检测设备

包装信息

规格	标准包装数量
TBD	TBD

规范

Item	Specification	Remark
Resonant Frequency	125kHz ± 3%	Room Temperature 25°C
Impedance @ 125kHz	1.8Ω ± 0.6Ω	Room Temperature 25°C
Inductance @ 125kHz	（345 µH）	Nominal value
Capacitor	（4.7nF）	Nominal value

*本产品尚在开发中，产品规格可能会发生变化，恕不另行通知。
