RF / 带开关的高频同轴连接器SWG系列

品名 : MM8030-2610

SWG系列

特征
特性
关联网站

特征

RF / 带开关的高频同轴连接器非常有助于个人电脑、平板电脑和手机电路的电气特性测量。
标称频率范围 : DC至11GHz。
2×2×0.9mm（长×宽×高），占用面积4mm²
优异的性能，最低IL为0.2dB max.（@6GHz）和0.5dB max.（@11GHz），V.S.W.R为1.3 max.（DC至6GHz）和1.5 max.（6GHz至11GHz）
连接器的使用寿命为探针测量100次循环。

特性

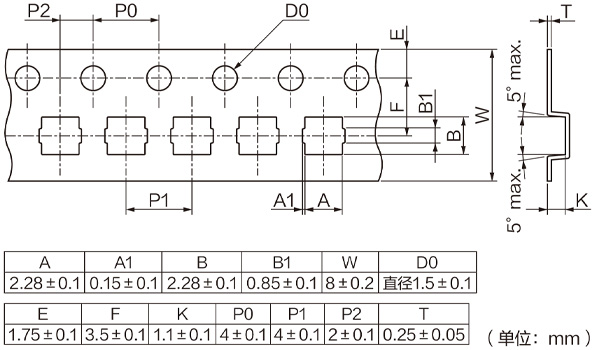

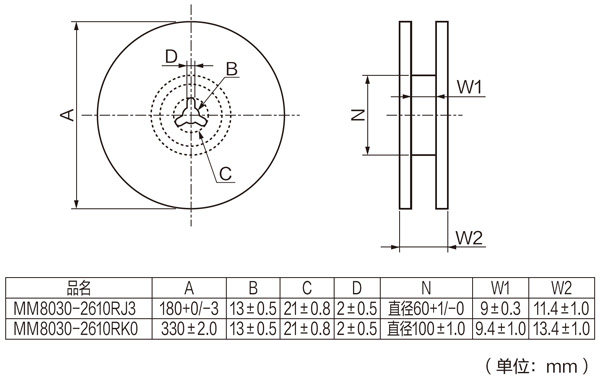

规格

品名	中心导体电阻值（mΩ max.）	耐電圧（Vrms）	绝缘电阻值（MΩ）	使用寿命（循环）	标称频率范围（GHz）	VSWR （dB max.）	插入损耗（开）（dB max.）	隔离（关）（dB min.）
MM8030-2610	70	300	500	100	不超过11	1.2（DC至3GHz） 1.3（3GHz至6GHz） 1.5（6GHz至11GHz）	0.1（DC至3GHz） 0.2（3GHz至6GHz） 0.5（6GHz至11GHz）	20（DC至3GHz） 15（3GHz至6GHz） 10（6GHz至11GHz）

标称阻抗 : 50Ω
额定电压 : 30Vrms
额定温度 : −40至85°C

规格（插入损耗 & VSWR）

规格图

此数据仅供参考。

带开关的高频同轴连接器的测量方法

从整体测量结果中排除测试装置的特性。

测量方法图

① 网络分析仪接口 1
② 网络分析仪接口 2
③ 高频同轴电缆
④ 接口连接器
⑤ 印制电路板传输线
⑥ 带开关的高频同轴连接器

SWG用探头产品阵容

带浮动机构的自动探针		手动测试探针		校准适配器
SMA型	SMPM型	带电缆	不带电缆	直型	直角型

MM126330	MM206417	MXHQ87WJ3000 （SMA-Female, 300mm）	MM126311	MM126317	MM126312
		MXHQ87WJ1000 （SMA-Female, 100mm）
		MXHQ87WS3000 （SMA-Female, 300mm, Low height）

关于探头的说明请点击此处
