    RF / 带开关的高频同轴连接器SWH-2WAY系列

    品名 : MM8930-2620

    SWH-2WAY系列

    特征

    1. RF / 带开关的高频同轴连接器（双向）非常有助于手机及可穿戴设备等小型无线设备的射频电路的电气特性测量。
    2. 可以使用专用探针来测量天线电路和射频电路。
    3. 尺寸1.6×1.6×0.7mm（长×宽×高），占用面积2.56mm2
    4. 优异的性能，最低IL为0.35dB max.（@12GHz），V.S.W.R为1.6max.（9GHz至12GHz）
    5. 连接器的使用寿命为探针测量50次循环。

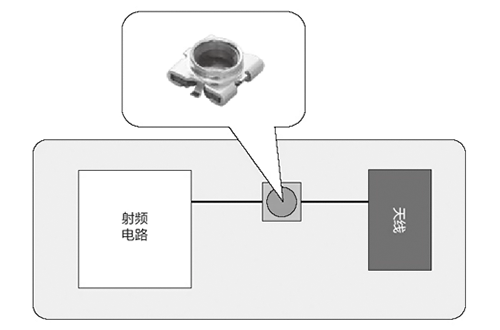

    • 电路图1

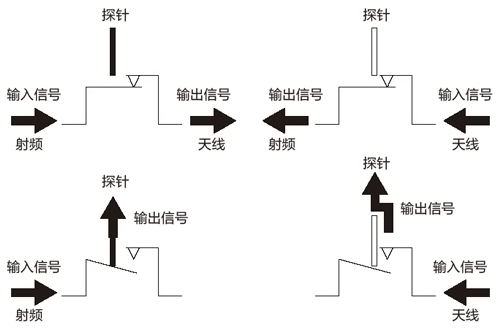

    • 电路图2

    特性

    规格

    可左右滑动屏幕 请使用横屏浏览
    品名 中心导体电阻值
    （mΩ max.）    		 耐電圧
    （Vrms）    		 绝缘电阻值
    （MΩ）    		 使用寿命
    （循环）    		 标称频率范围
    （GHz）    		 VSWR
    （dB max.）    		 插入损耗（开）
    （dB max.）    		 隔离（关）
    （dB min.）
    MM8930-2620 70 200 500 50 不超过12 1.2（DC至3GHz）
    1.2（3GHz至6GHz）
    1.4（6GHz至9GHz）
    1.6（9GHz至12GHz）     		0.10（DC至3GHz）
    0.20（3GHz至6GHz）
    0.25（6GHz至9GHz）
    0.35（9GHz至12GHz）     		RF : 20（DC至3GHz）
    RF : 15（3GHz至6GHz）
    RF : 15（6GHz至9GHz）
    RF : 13（9GHz至12GHz）
    ANT : 18（DC至3GHz）
    ANT : 13（3GHz至6GHz）
    ANT : 11（6GHz至9GHz）
    ANT : 9（9GHz至12GHz）
    • 标称阻抗 : 50Ω
    • 额定电压 : 30Vrms
    • 额定温度 : −40至85°C

    SWH-2WAY用探头产品阵容

    可左右滑动屏幕 请使用横屏浏览
    带浮动机构的自动探针 手动测试探针 校准适配器
    SMA型 SMPM型 带电缆 不带电缆 直型 直角型
    用于RF MM126526 PDF MM206624 PDF MXHQ87PN3000
    （SMA-Female, 300mm） PDF     		MM126524 PDF MM126518 PDF MM126527 PDF
    MXHQ87PR3000
    （SMA-Female, 300mm） PDF
    用于ANT MM126517 PDF MM206625 PDF MXHQ87PP3000
    （SMA-Female, 300mm） PDF     		MM126525 PDF
    MXHQ87PS3000
    （SMA-Female, 300mm） PDF
    关于探头的说明请点击此处
