多层LCP产品UWB天线

我们开发了一款充分利用了多层LCP产品的高频特性且带有低损耗传输线路的UWB天线。
通过使用本产品,可以简化天线设计及提高匹配作业的效率,并且可以使配备UWB天线功能更加简单方便。

UWB天线

主要特征

  • 1贴片或3贴片的UWB天线
  • 支持UWB通道5和9
  • 带B2B连接器的低损耗传输线路
  • ToF、AoA和PDoA等使用了UWB的测距用途
  • 易于安装到套件
  • 通过LCP的高吸湿耐性实现了稳定的UWB天线

村田UWB天线的优势

  1. 与传统树脂材料的传输线路相比,多层LCP产品的传输线路可以遏制高频范围内的传输损耗,因此有助于降低客户产品的功耗并提高通信性能。

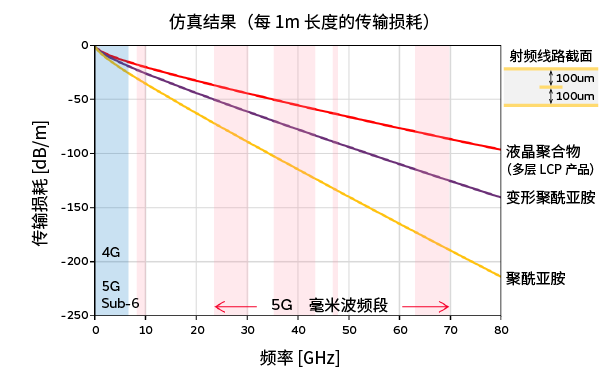

    传输线路的插入损耗的比较
  2. 与传统树脂电路板相比,多层LCP产品使用吸水率/吸湿率更低的树脂材料,由于不需要用粘合剂将各层粘合在一起,因此实现了耐水性/耐汗性能好、可靠性高的产品。
    在天线等带有谐振机构的产品中,这是一个重要的参数。

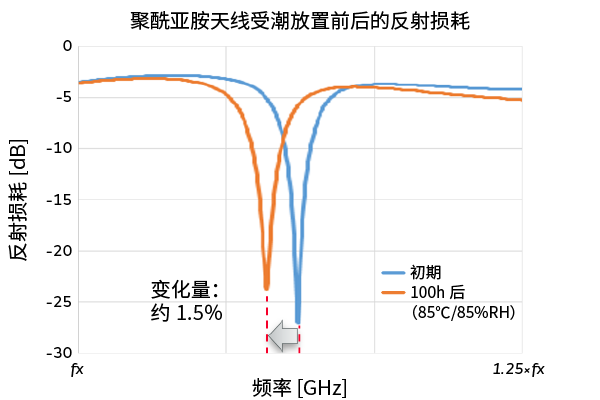

    传统FPC产品

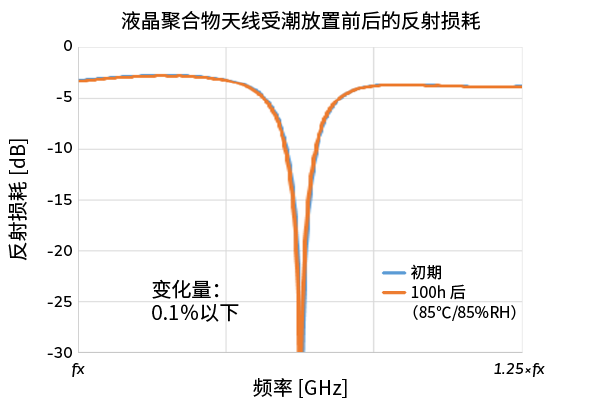

    多层LCP产品

产品一览

可左右滑动屏幕 请使用横屏浏览
型号 FLQKAZ8-T101 FLQLAZ0-T107
产品类别 UWB patch antenna (3 patch) UWB patch antenna (1 patch)
信息 Sample available
等级 Consumer
频率 UWB Ch 5 & 9 6.25GHz~8.25GHz
工作温度 −30~85°C
通道 Ch 9 Ch 5 / Ch 9
外观・尺寸

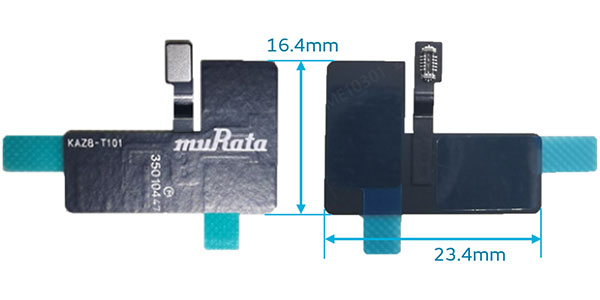

FLQKAZ8-T101

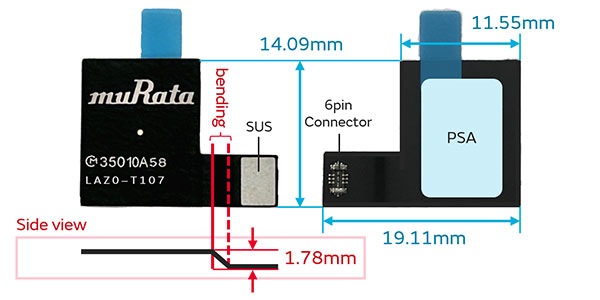

FLQLAZ0-T107

数据表

可以下载记载了产品详细特性和可靠性数据等的数据表。

  • 阅览数据需要注册为my Murata的会员或登录到my Murata。

查询

如有关于产品的问题或疑虑,请随时向我们咨询。
