微型风扇（空气泵）

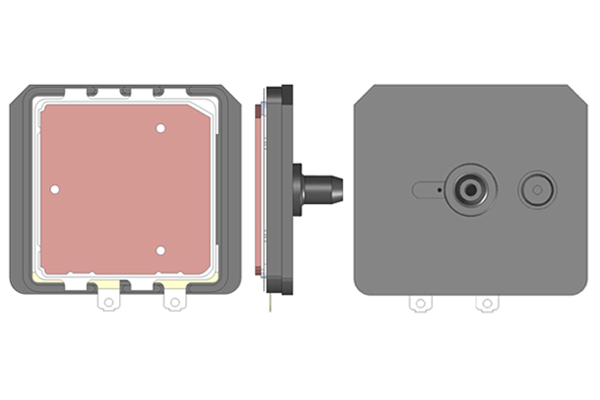

微型风扇（空气泵）微型风扇 MZB3004T04

结构设计采用陶瓷超声波振动作为驱动源并将其作为空气泵工作。
它非常小、薄且安静，是一款且实现了高压力的压电泵。
排气侧带有喷嘴，因此很容易连接至管道。

规格
特点
注意事项
驱动回路的样品说明
关联网站

※点击可移动至各个项目。

规格

输入电压 [Vdc]	环境动作温度范围 [°C]	驱动谐振频率 [kHz]	流量@18Vdc [ml/min]	静压@19.5Vdc [kPa]
8～21^※1	0～45	21.5～24.5	≥155^※2	≥50^※3

※1是对本公司性能保证驱动电路的输入电压。如是为样品试用而提供的电路，输入电压有所不同，详情请咨询。
只有当背压条件为+10kPa时，才能以18Vdc或更高的电压驱动。
当背压条件不满+10kPa时，以18Vdc以上的电压驱动的话，有可能会导致故障。
※2测定条件：环境温度18～28°C 气压：950～1020hPa
※3温度条件、气压条件不同的话，压力特性也会发生变化。
如果泵的金属表面温度超过60°C，流速和压力特性将显着下降（使用泵金属表面温度低于60°C）。
请注意：由于发热，表面温度可能超过60°C，特别是长时间连续驱动时。

特点

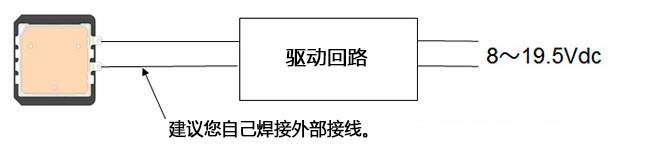

①需要单独的驱动回路。

虽然数量很少，但本公司已准备好了试用驱动回路。
详情请与本公司联系（量产时请您自己准备驱动回路）。

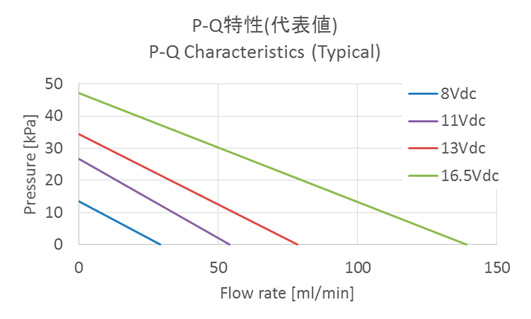

②代表特性

项目
驱动谐振频率	23kHz
无负载流量	200ml/min(@18Vdc)
静压	60kPa(@19.5Vdc)
排气时间^※4	≤10sec

※4连接到100cc水槽的100cc水槽连接到MZB3004T04的压力时间从260mmHg降至15mmHg

特性随输入电压而变化。

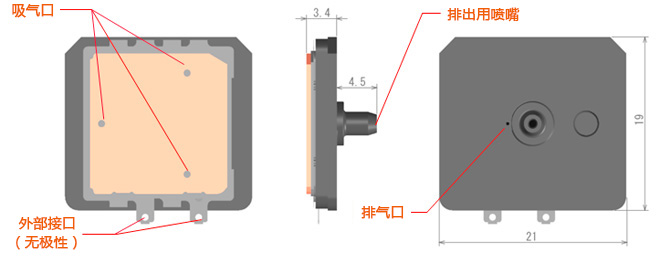

③外观图

	项目 Item	规格 Specification	条件 Condition
1	外形尺寸/公差 Outside dimension/tolerance	21±0.2mm 19±0.2mm	去除喷嘴、端子 except the nozzle and terminal
2	厚度尺寸/公差 Thickness/tolerance	3.4±0.2mm	去除喷嘴 except the nozzle

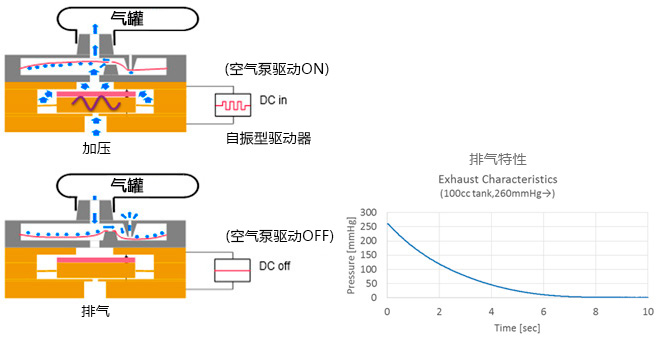

④空气流动

除泵功能外，它还具有被动式阀门功能，在正压力下驱动停止时，排气开始。在加压时和排气时的空气流动路径会发生变化。

注意事项

微型风扇是吸引/吐出空气的装置，不可直接接触液体。产品非密封构造不具有防水功能，不能水洗。请避免在水汽凝结的环境下使用。
微型风扇能吸/吐空气，泵室中可能会堆积空气中的尘埃，工作中会受到尘埃的影响。请选择在无尘的环境下使用，或使用能过滤亚微粒的滤网以预防吸入尘埃。（※使用滤网并不能全然保证不会降低微型风扇的性能。）
特别是香烟、蚊香等烟雾会影响产品的寿命。请避免在烟雾环境下使用。
微型风扇不适用于车载（包括汽车配件）。
为微型风扇设置及固定滤网时，我们推荐使用双面胶粘贴。详情请咨询我们。
请勿徒手操作本体（包含喷嘴、配线等）。
请勿弯曲接头部分。
连接喷嘴的套箍内的异物等，在排气时卡在排气口周围可能会造成气阀功能失效。软管、套箍等连接喷嘴的部分请勿使用会产生异物的零件或使用滤网等（※使用滤网并不能完全保证不会降低气阀的性能）
虽然它可以在外部用作抽吸泵，但抽吸特性不在保修范围内。

详情请咨询我们。

驱动回路的样品说明

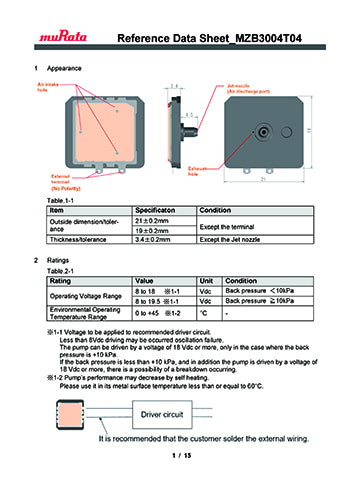

数据表下载

可以下载记载产品特性和规格的数据表。

下载

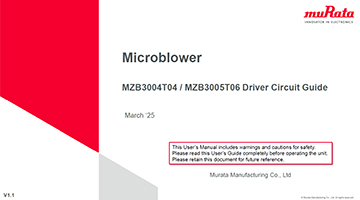

试用驱动回路的样品说明下载

可以下载试用驱动回路的样品的说明。

下载
