微型风扇（空气泵）

微型风扇的一大特点是采用陶瓷作为驱动源。它利用陶瓷的超声波振动作为空气泵工作，具有精心设计的结构。其结果是实现了非常小、薄且安静的空气设备。一般来说，微型风扇属于压电泵的范畴。

产品一览

结构设计采用陶瓷超声波振动作为驱动源并将其作为空气泵（压电泵）工作。

微型风扇尺寸小、重量轻，是实现了高压和高流量的空气泵（压电泵）。它可用于多种用途。

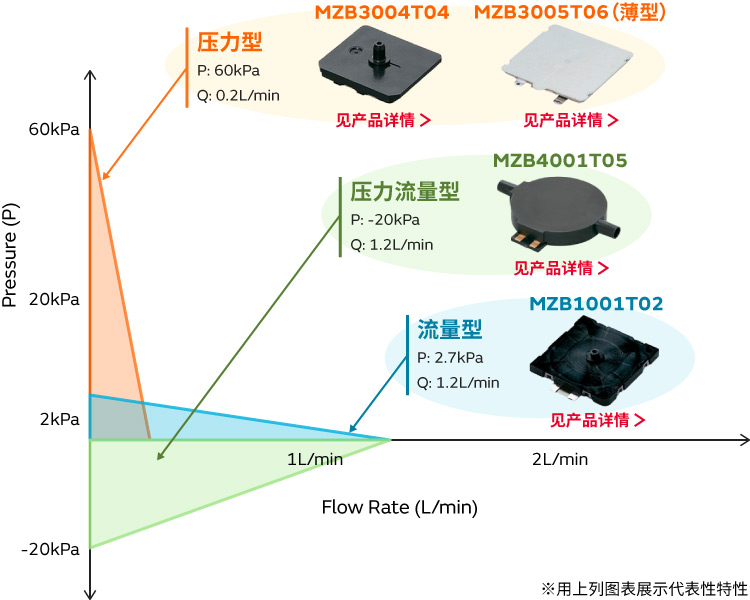

可获得的最大压力和最大流量因产品型号而异。请选择适合您的用途的产品型号。

	微型风扇 MZB1001T02 （流量型）	微型风扇 MZB3004T04 （压力型）	微型风扇 MZB3005T06 （薄型、压力型）	微型风扇 MZB4001T05 （压力流量型）
输入电压⁽¹⁾ [Vdc]	11.5～21	8～21⁽²⁾	8～21⁽²⁾	20～28⁽³⁾
环境动作温度范围 [°C]	0～70	0～45	0～45	5～50
驱动谐振频率 [kHz]	24～27	21.5～24.5	21.5～24.5	20～22
流量⁽⁴⁾ [L/min]	≥0.7 @15Vpp	≥0.155 @18Vdc	≥0.155 @18Vdc	≥0.5 @24Vdc
静压⁽⁴⁾ [kPa]	≥1.42 @15Vpp	≥50 @21Vdc	≥50 @21Vdc	≤-10.5 @24Vdc
外形尺寸/公差	20±0.15mm	21±0.2mm 19±0.2mm	19±0.15mm	φ28±0.2mm
特点	实现小型、薄型且高流量。	实现小型、安静且高压力。	保持与压力型⁽⁵⁾同等的性能并通过不用喷嘴来进一步实现薄型。	在实现薄型、静音的同时实现保持压力和流量平衡的特性。

(1)是对本公司性能保障驱动电路的输入电压。
(2)如是为样品试用而提供的电路，输入电压有所不同，详情请咨询。
(3)如施加超过24Vdc的电压，元件的可靠性可能会下降。
(4)测量条件如下
・MZB1001T02：环境温度 15～35°C、气压 960～1060hPa
・MZB3004T04、MZB3005T06：环境温度 18～28°C、气压 950～1020hPa
・MZB4001T05：环境温度 18～28°C、气压 950～1020hPa
（根据温度条件、气压条件、输入电压，流量、压力特性会有变动。）
(5)压力型：微型风扇 MZB3004T04
各个型号的技术规格、特点和注意事项详情登载于各型号的介绍页。
请点击型号查看。

压电元件在超声波频带（20kHz或更高）振动，因此人类不会听到，非常安静

体积小、厚度薄、重量轻，适合携带

泵的驱动部振幅非常小（几十微米），因此佩戴时不会感觉到振动，非常舒适

该设备是单向气流设备，因此，如果使用吸入侧，也可用于吸入空气

泵的驱动部使用压电体的高速振动，因此吐出的空气几乎没有脉动，可稳定地吐出空气

藉由压电效应所产生的高速振动，因此从开启到吐出空气的反应非常快

压电的振幅会随着电压的变化而瞬时变化，因此通过改变输入电压也可以控制泵的特性

通过串联 / 并联连接，可方便地增加压力和流量

微型风扇是吸引/吐出空气的装置，不可直接接触液体。产品非密封构造不具有防水功能，不能水洗。请避免在水汽凝结的环境下使用。
微型风扇能吸/吐空气，泵室中可能会堆积空气中的尘埃，工作中会受到尘埃的影响。请选择在无尘的环境下使用，或使用能过滤亚微粒的滤网以预防吸入尘埃。（※使用滤网并不能完全保证不会降低微型风扇的性能。）
特别是香烟、蚊香等烟雾会影响产品的寿命。请避免在烟雾环境下使用。
微型风扇不适用于车载（包括汽车配件）。
当微型鼓风机使用于医疗设备中时，需在量产前签订单独的医疗设备相关的合同。详情敬请咨询。
请勿徒手操作微型风扇本体（包括喷嘴、配线等）。
请勿弯曲微型风扇的接头部分。
