PTC热敏电阻（POSISTOR）的基本知识
PTC热敏电阻跳闸时的元件温度可以根据动作曲线估算出来。
工作曲线的绘制方法
在装置的使用环境下施加异常电压，此时测量实际的电流及元件温度，并确认散热常数。 （由于贴片型PTC的散热常数随实装状态而变化，这项确认环节是必要的。）
任意设定元件的发热温度，用下式计算电阻值。 Rx=（异常电压）2/（散热常数 ×（元件发热温度−环境温度））
该点表示PTC在异常电压下跳闸后的元件温度。

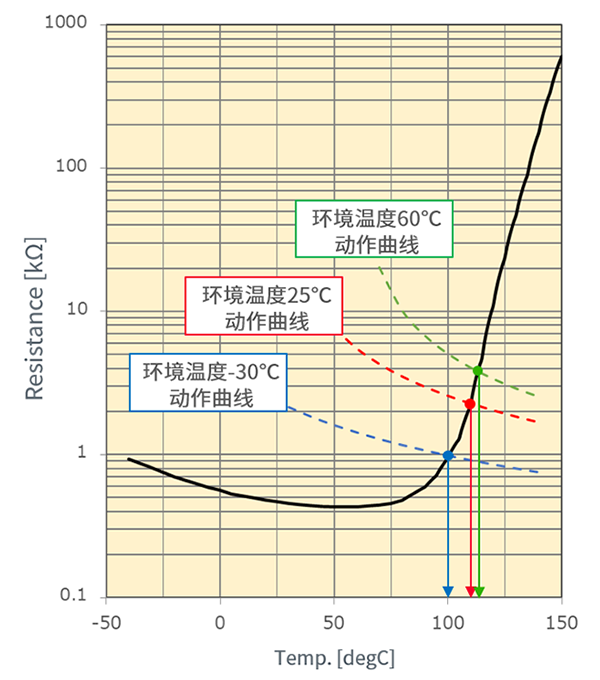

图1 : R-T特性和动作曲线

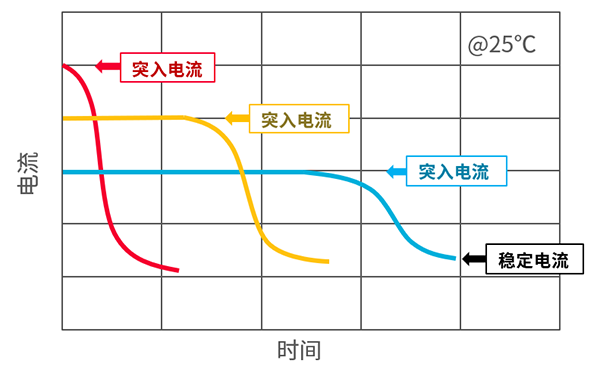

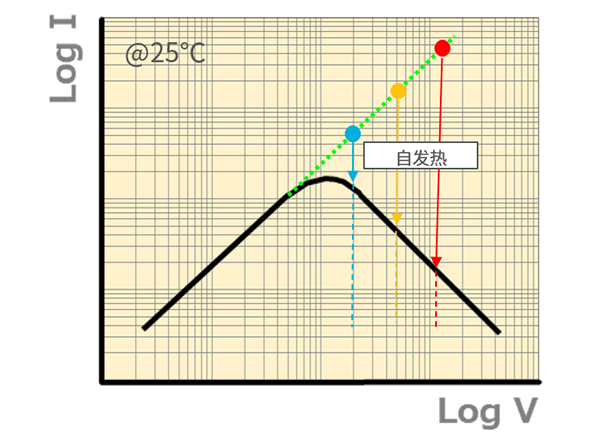

表示施加的电压在电流最大点右侧时，内部发热与向外散热达到平衡状态之前的电流与时间的关系。

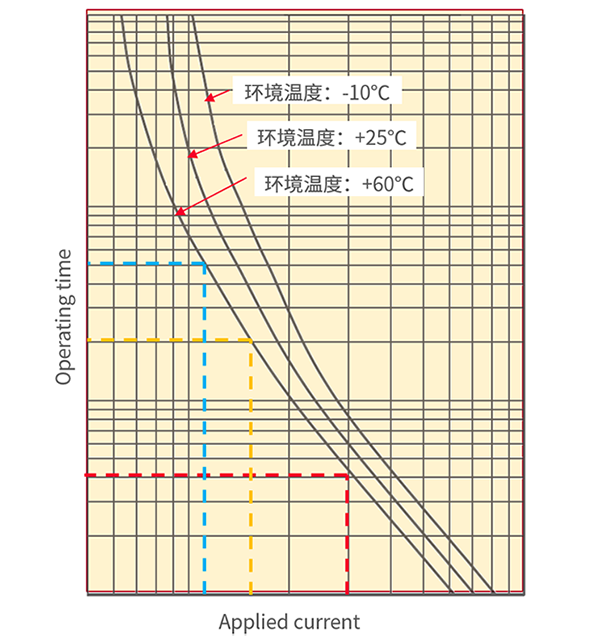

图2 : 施加过跳闸电流时的工作时间
随着施加电压（电流）的增加，瞬时功耗增加，达到热平衡所需的时间缩短。

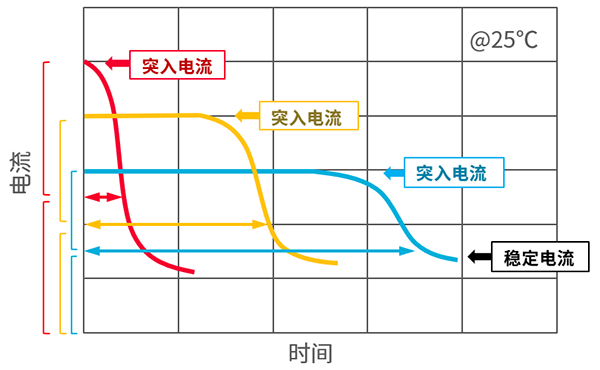

定义：突入电流降至1/2所花费的时间。
介绍了PTC热敏电阻的基本工作原理和典型应用。
对PTC热敏电阻的温度特性（R-T特性）进行相关详细说明。
对上限电压 / 上限电流、耐电压和伏安特性进行相关说明。
对热敏电阻的保持电流（Hold电流）和跳闸电流（工作电流）进行说明。
