PTC热敏电阻（POSISTOR）的基本知识
表示由于环境温度以外的原因而未达到电流最大值的电流。

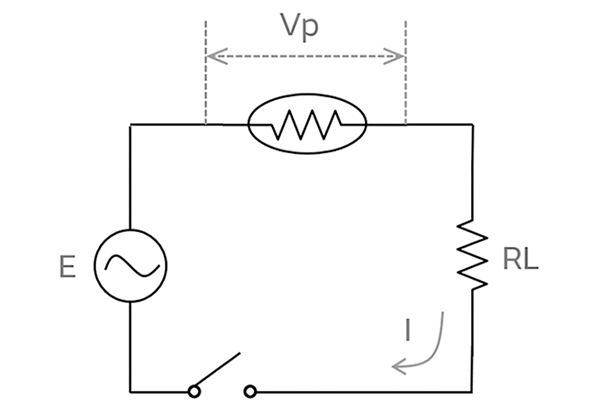

图1 : PTC接线图
在伏安特性中，电流的最大点被称为跳闸电流。
在图1的电路中、

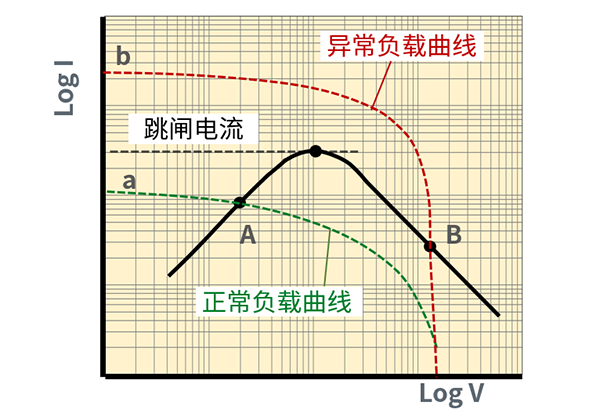

图2所示、在负载曲线a与PTC热敏电阻的伏安特性曲线交点A处稳定，作为简单的定值电阻工作。
在负载曲线b与伏安特性曲线的交点B处稳定。 也就是说，当大于跳闸电流的电流通过电路时，PTC热敏电阻的阻值增大，将电路电流衰减到小于跳闸电流的值，从而保护电源和负载。
图2 : I-V特性及负载曲线
PTC伏安特性图中的负载曲线，表示回路电阻的分压由于图1中PTC两端的电压增大而不断下降时流经回路的电流。
假设正常工作状态下电流为正常I，那么，电源电压E / 正常I = 正常回路电阻。
假设异常时电流为异常I，那么，电源电压E / 异常I ＝ 异常回路电阻。

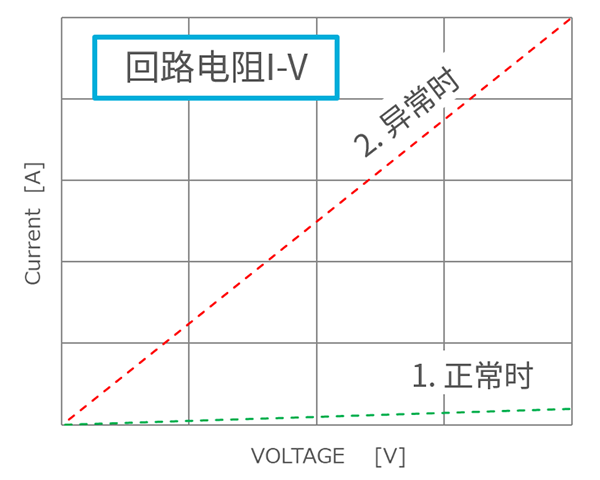

在上述电路电阻上施加电压将导致图3中所示的结果。
图3 : 电路电阻的I-V特性

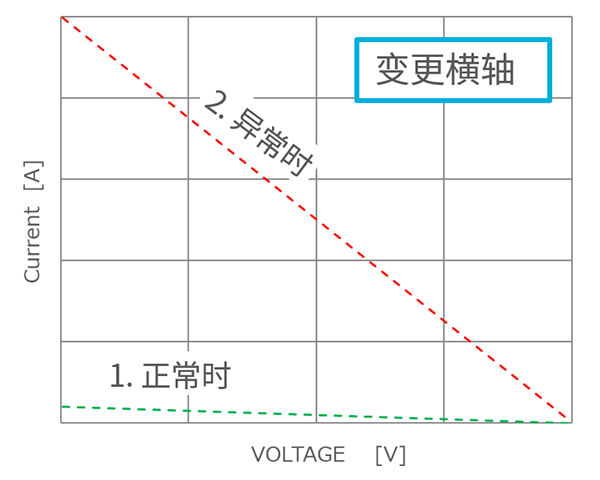

根据定义，若将横轴改为“PTC处的压降=电源电压-电路电阻处的压降”，纵横轴均以对数表示，则特性如图5所示。

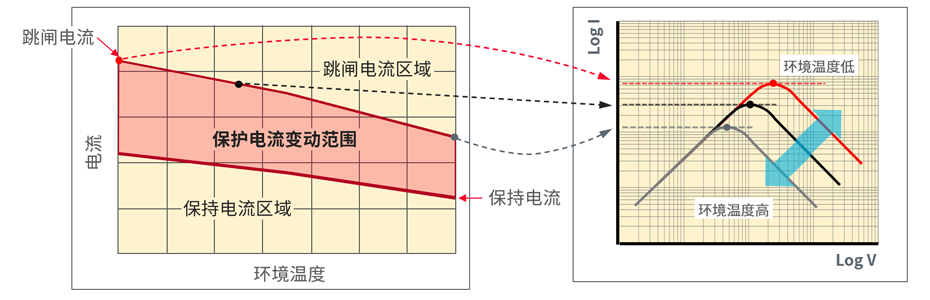

PTC热敏电阻的跳闸电流因环境温度、阻值、温度特性、形状等因素而异。跳闸电流上限以上的电流区域称为跳闸电流区域，下限以下的电流范围称为保持电流区域，上下限之间的电流区域称为保护电流变动范围。 如果电路电流小于保持电流，PTC热敏电阻作为一个简单的固定电阻工作，但当电流大于跳闸电流时，电阻值增加以执行保护操作。

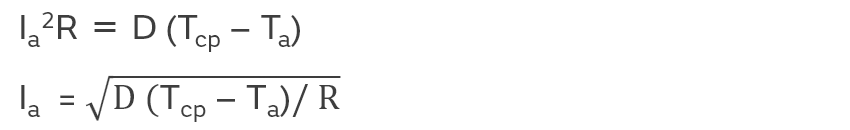

根据热平衡式电能 ＝ 热能
同一元件的D和R相同，将Ia与环境温度为25°C时的跳闸电流相比，
若居里点为120°C，在环境温度条件为60°C及−10°C时，分别计算得出 :
→ 25°C跳闸电流的0.795倍
→ 25°C跳闸电流的1.17倍

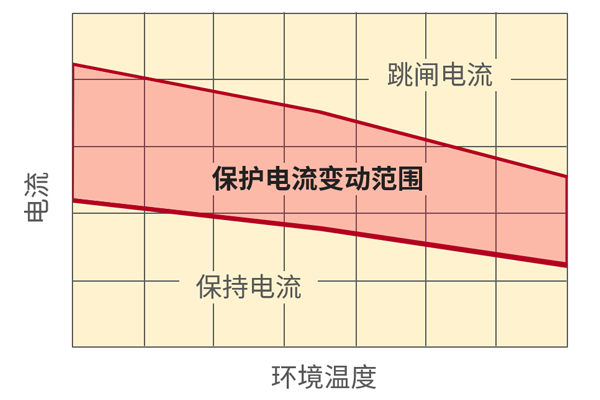

图7 : 保护电流变动范围
