电阻-温度特性（R-T特性）

居里温度（C.P.）即阻值为25°C时的阻值的两倍时所对应的温度。
室温至居里点的范围内，电阻值稍有降低但基本维持一定。当环境温度超过居里点，电阻值对数增长。

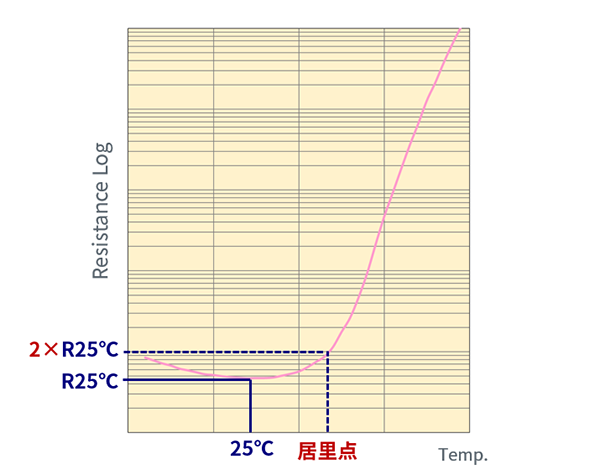

图1 : BaTiO3和PTC热敏电阻的电阻温度特性

【参考】

居里点（c.p.）有多种类型，如图2所示。

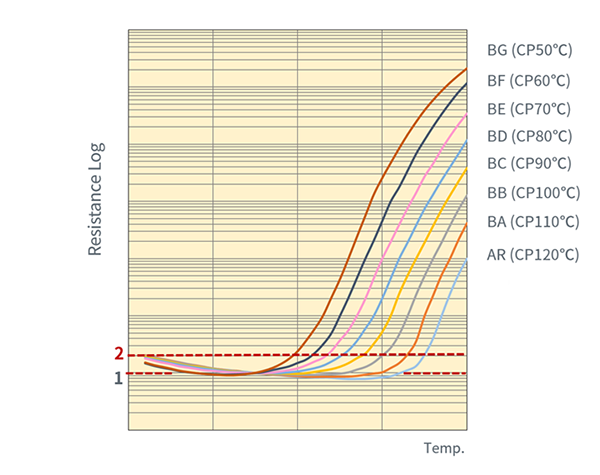

图2 : 居里点不同的PTC阻值-温度特性

环境温度超过居里点后，若仍然持续上升，PTC将失去正的温度特性，阻值降低。阻值开始下降的点被称为TN点。
因此，PTC热敏电阻的额定值被设计为不得超过TN点。

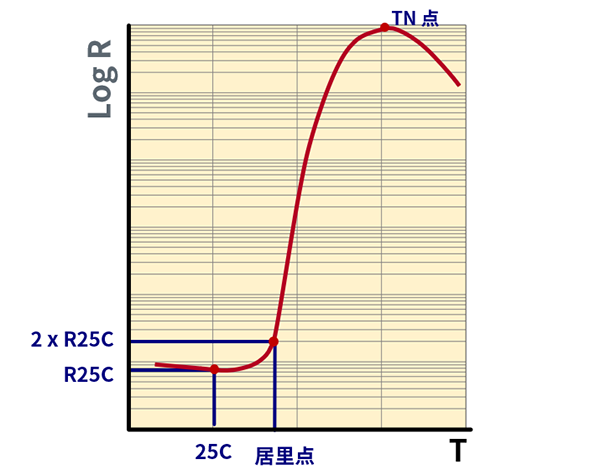

图3 : PTC热敏电阻的TN点
